NDS DID制御¶

DIDのRS232を利用して、NDSからDIDを制御することが可能です。

まず、DID同士をRS232のIn/Out端子で接続し、USB-RS232変換アダプタを用意します。

USB-RS232コンバーター¶

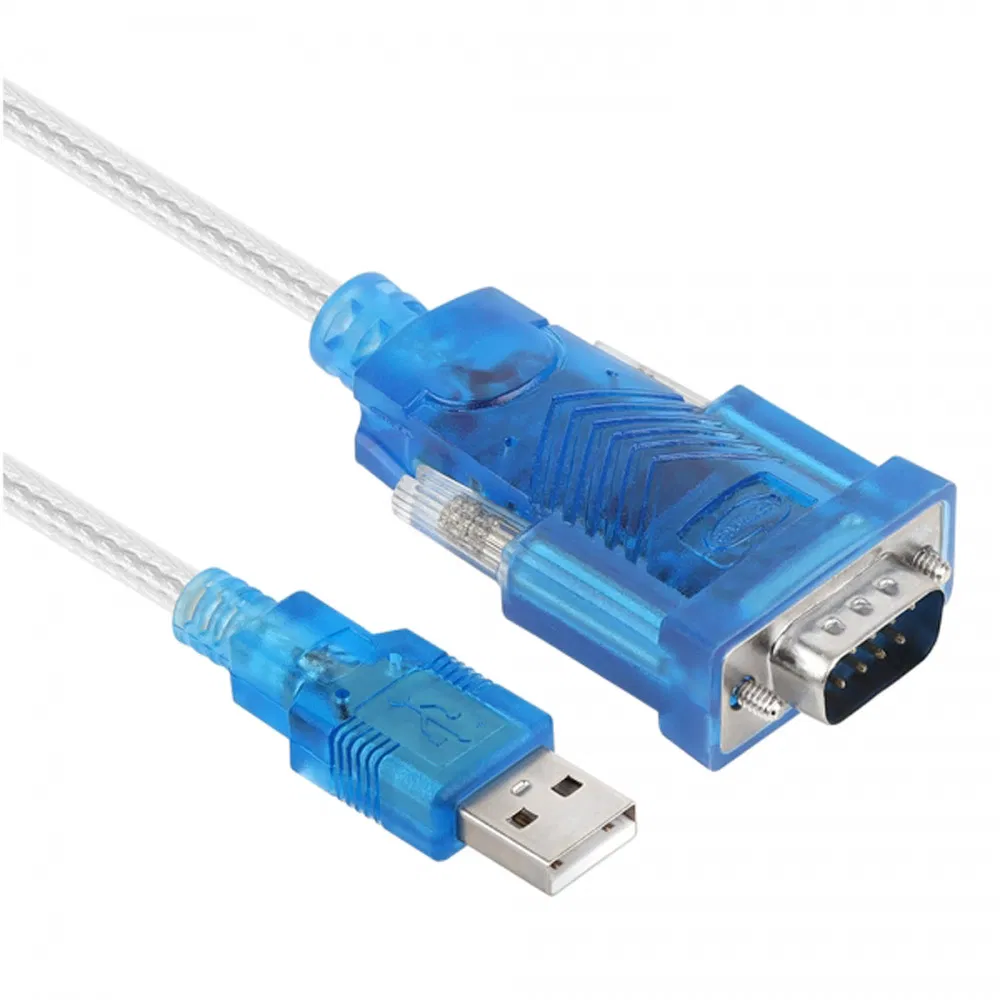

テスト確認済みの製品には、KW-925およびKW-725Fがあります。

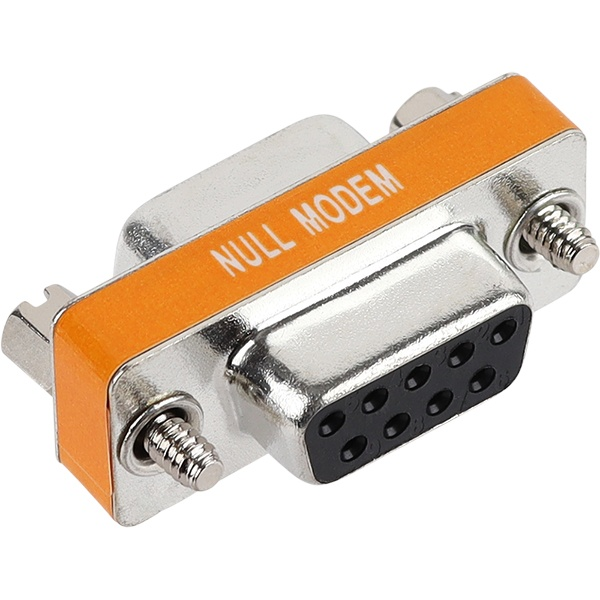

通常、DIDに付属するRS-232ケーブルはオス（Male）タイプであるため、KW-925を使用する場合はDB9 F/F変換アダプタが必要です。

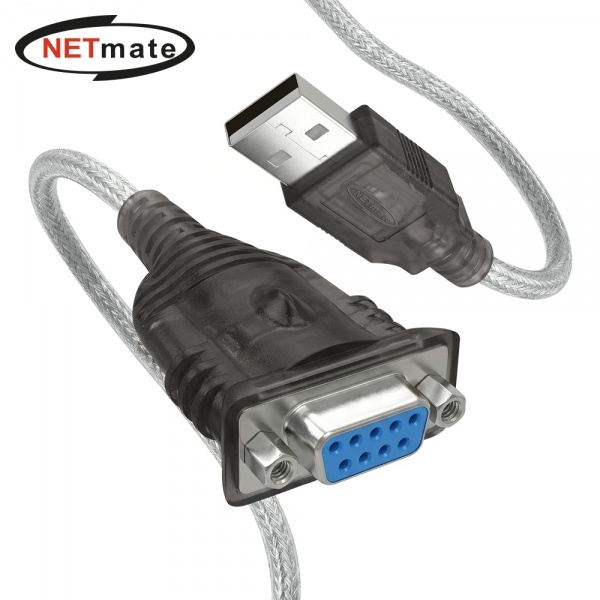

メス（Female）仕様の製品です。

USB-RS232変換アダプタの中には、互換性のない製品があります。

DIDのメーカーや変換アダプタによっては、TXとRXをクロス接続する必要があります。

DIDのRS232入力（IN）側に信号が入力されるように接続してください。

USBはNDSのいずれかに接続します。

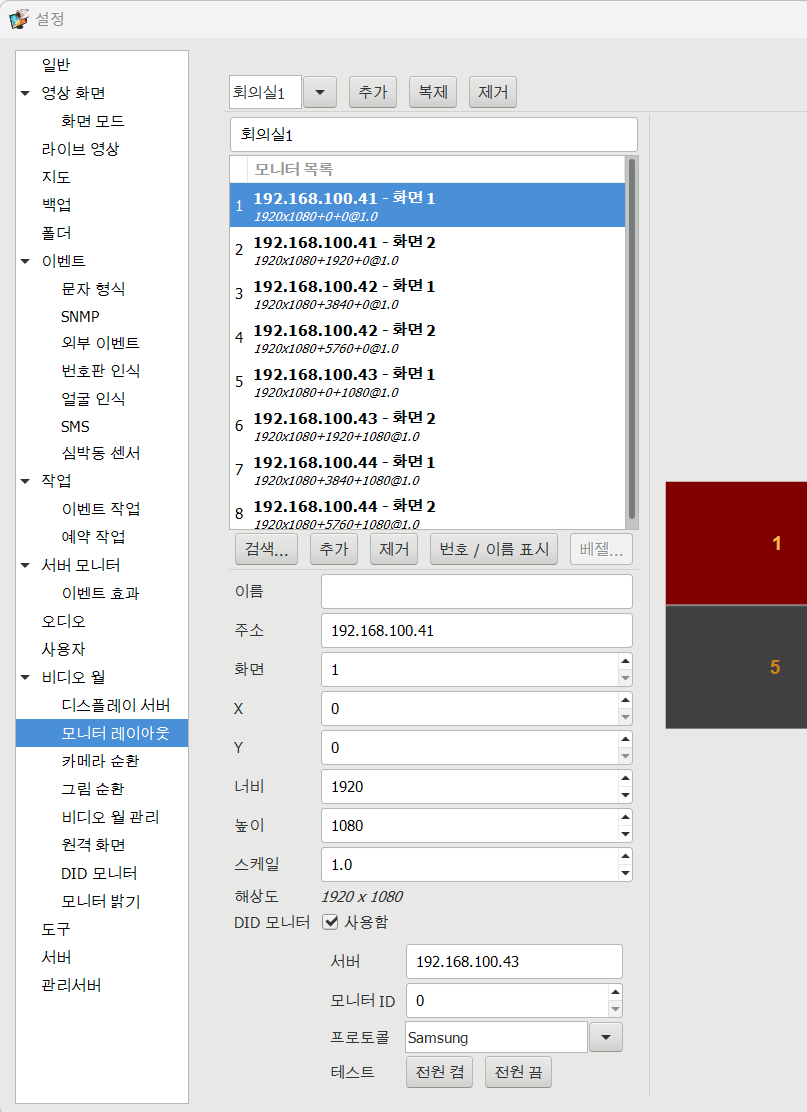

CMSの「設定」-「ビデオウォール」-「モニターレイアウト」でモニターを選択し、「DIDモニターを使用」にチェックを入れて内容を入力します。

サーバー：USBを接続したNDSのIPアドレスモニターID：DIDに指定したモニターID プロトコル：DIDのメーカーを選択

テストボタンを押し、DID制御が動作するか確認します。

他のモニターも同様に設定します。

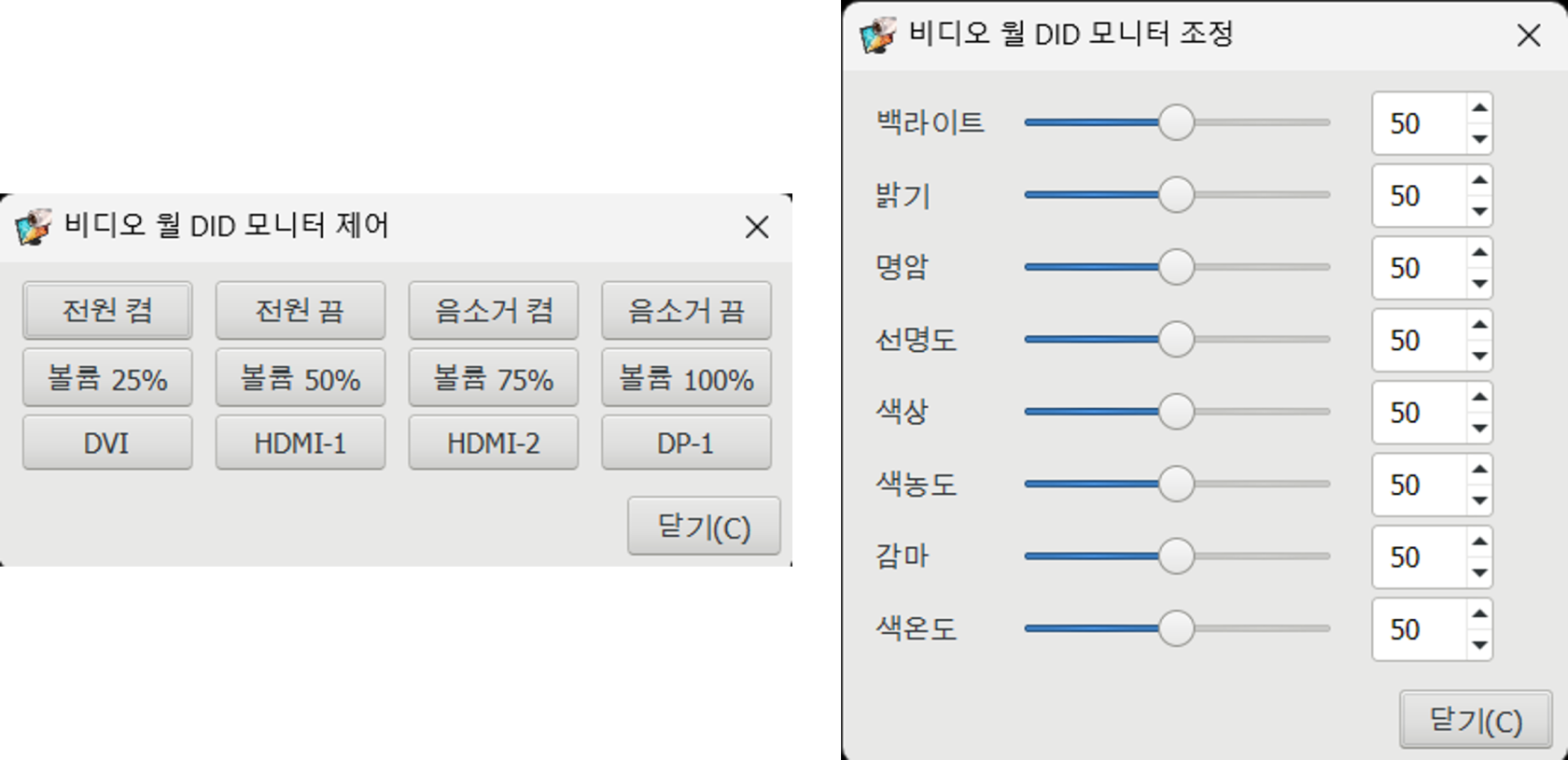

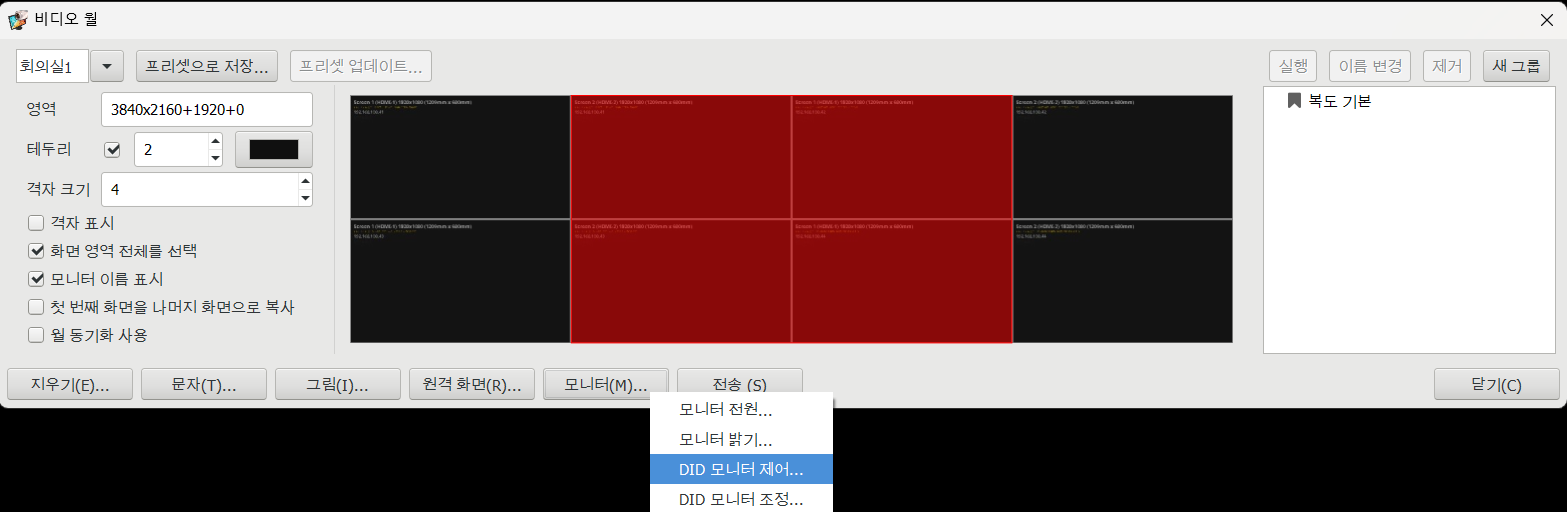

ビデオウォール画面で制御するモニターを選択し、モニターボタンの「DIDモニター制御」や「DIDモニター調整」をクリックすることで、制御が可能です。
