NVR キーボードコントローラーの使用方法

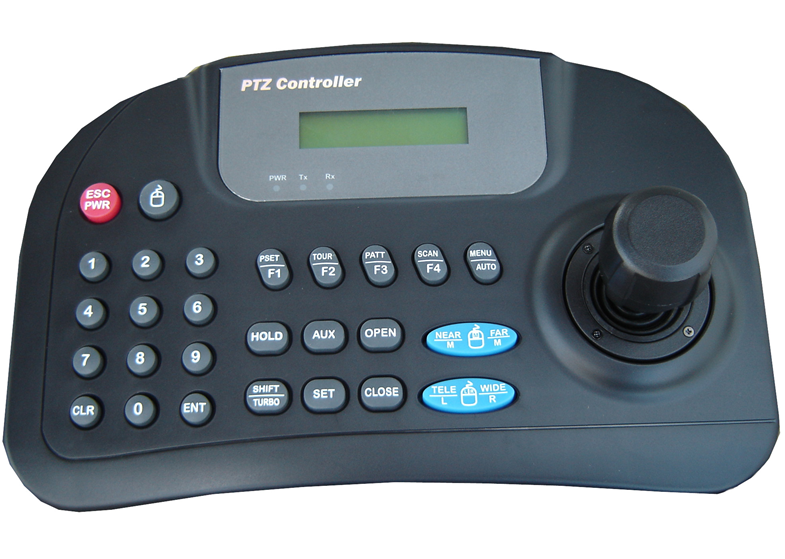

キーボードコントローラー(WTX-1200A)

• ジョイスティック: PTZ move
• ジョイスティックホイール: Zoom tele / wide
• AUX: 数字キーを入力した後 AUX ボタンを押すと、該当番号の AUX をオンにします。
• CLR: 現在の画面のアラームを解除します。
• ENT: 1 x 1 / N x N 画面に切り替えます。
• FAR: 遠距離フォーカス(Focus Far)
• NEAR: 近距離フォーカス(Focus Near)
• PSET(F1): 数字キーを入力した後 PRESET ボタンを押すと、該当番号のプリセットを呼び出します。
• Shift + F1(PSET): ライブ/検索画面に切り替えます。
• Shift + F2(TOUR): NVR の PTZ コントローラーを表示/非表示にします。
• Shift + F3(PATT): 自動画面切り替え機能を使用/不使用にします。
• Shift + F4(SCAN): カメラ情報の位置を変更します。
• Shift + AUTO(MENU): オートフォーカス(Focus Auto)を設定します。
• Shift + AUX: 数字キーを入力した後 Shift + AUX ボタンを押すと、該当番号の AUX をオフにします。
• TELE: 画面を拡大します(Zoom Tele)
• WIDE: 画面を縮小します(Zoom Wide)
• 0 \~ 9: 機能キー入力前の番号を選択するときに入力します。

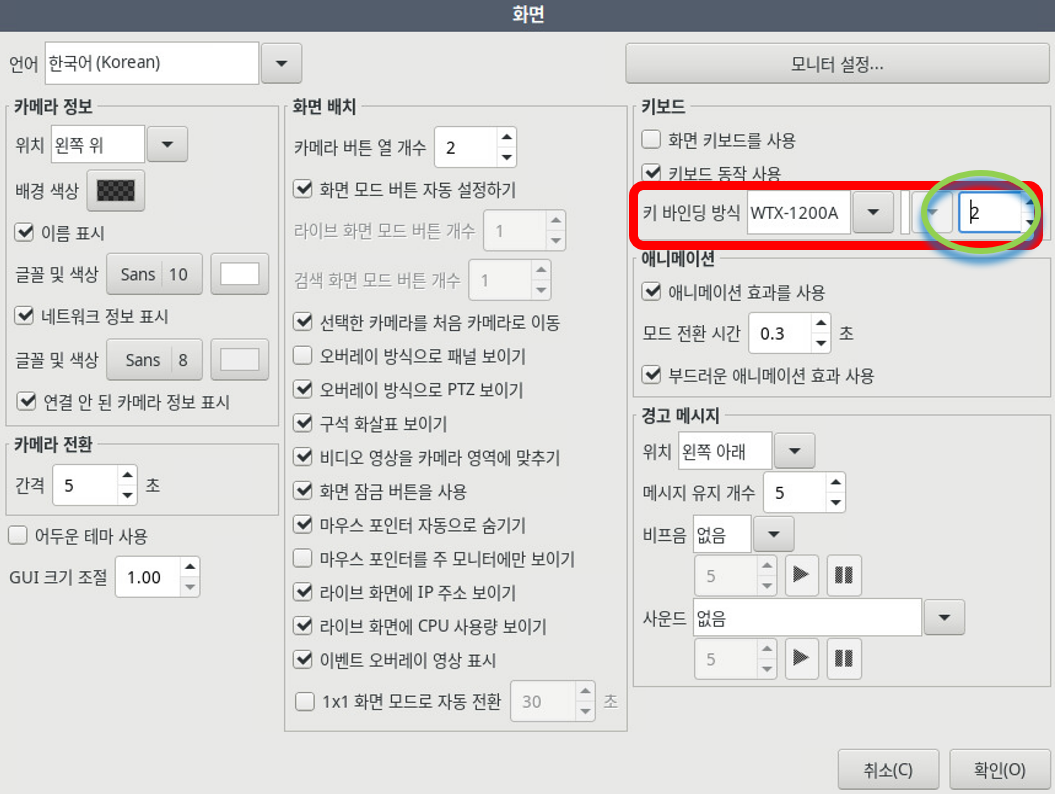

「設定画面」でキーボード動作の使用にチェック後、キーバインディング方式をメーカーに合わせてチェックします。キーバインディング方式をチェック後、ID 設定(キーボードコントローラーの ID と同一の設定が必要)を行います。

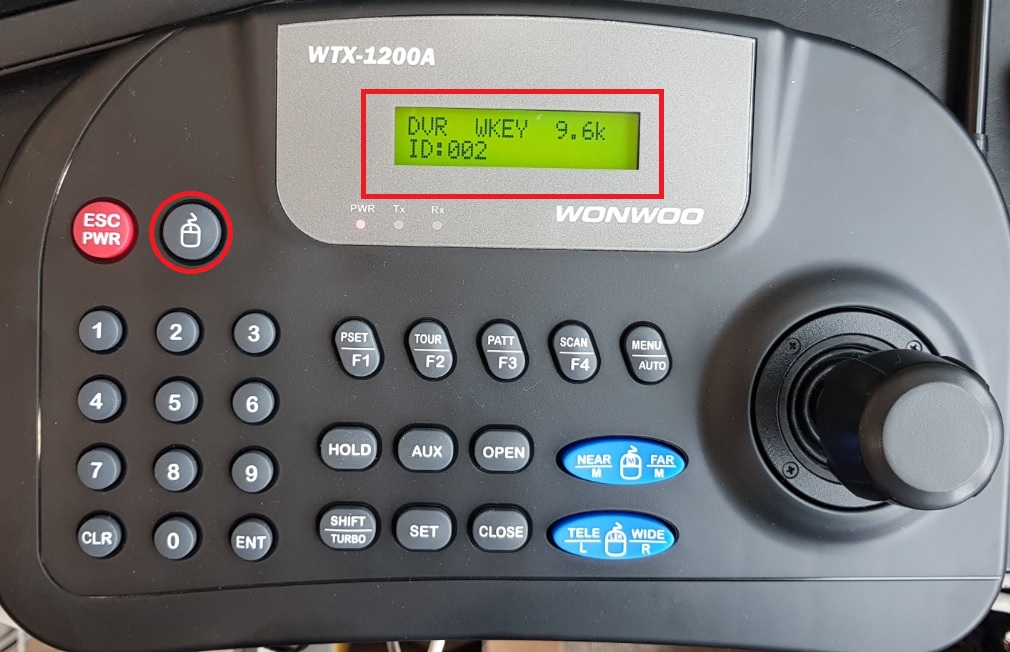

WTX-1200A OSD
