保存装置／容量に関するガイド¶
ビットレートとは¶
ビットレートは1秒あたりに転送されるデータ量を意味し、このビットレートを基準にネットワーク帯域幅と保存容量を計算できます。
ビットレート値が高いほど画質は良くなりますが、その分転送するデータ量も多くなります。
解像度やカメラ性能に応じて平均的なビットレートが決まっており、それ以上に設定しても画質がさらに良くなることはありません。
ビットレートは bps(bits per second)で表記します。
| 単位 | bps |
|---|---|
| Kbps | 1,000bps |
| Mbps | 1,000kbps |
| Gbps | 1,000mbps |
通常 FHD 2M クラスのカメラのビットレートは 2〜4Mbps を使用し、ほとんどが2本以上のストリームをサポートします(マルチストリーム)。
メインストリームは高解像度・高ビットレートを使って録画するストリームとして使用されます。
サブストリームは低解像度・低ビットレートを使い、主に分割画面やネットワークストリーム用として使用されます。
NVRではメインストリームとサブストリームを同時に受信して、録画・ライブ表示・ネットワークストリーム送信をすべて実行できます。
このうち録画用に使用するストリームのビットレートを使って保存容量を計算できます。
保存期間を考慮した容量計算方法¶
録画ストリームのビットレートによって保存容量が決まるため、計算式で容量を予測できます。
ビットレートは毎秒受信する容量であり、受信するビットレートは一定ではないため、実際のデータ容量とは差が生じます。
EMSTONEホームページのディスク容量計算機を参考にしてください。
チャンネル基準¶
EMSTONE NVR 製品は 4CH から 128CH までサポートしており、基準チャンネル数は次のとおりです。
| 区分 | 4CH | 9CH | 16CH | 25CH | 36CH | 64CH | 128CH |
|---|---|---|---|---|---|---|---|
| 1UB2 | ● | ● | ● | ● | |||
| 2UB8 | ● | ● | ● | ● | ● | ||
| 3UB16 | ● | ● | ● | ||||
| 4UB24 | ● | ● | ● |
HDD Bay 基準¶
HDD 装着可能な Bay 数の基準は次のとおりです。
2025年7月30日時点で認識可能な HDD 容量は 24TB です。
| 区分 | Bay数 | 最大容量(Bay × 容量) |
|---|---|---|
| 1UB2 | 2個 | 48TB |
| 2UB8 | 8個 | 192TB |
| 3UB16 | 16個 | 384TB |
| 4UB24 | 24個 | 576TB |
適切な製品の選定¶
保存する容量の計算が完了したら、使用する HDD の容量を決定し、必要な台数を確認します。
例えば、カメラ64台を30日間録画するには 79.11TB と計算されますが、15%ほど余裕をもって 91TB を予想容量とすると、下の表のようにディスク容量と台数を決めることができます。
| HDD容量 | 数量 | 合計 |
|---|---|---|
| 10TB | 10個 | 100TB |
| 12TB | 8個 | 96TB |
| 16TB | 6個 | 96TB |
| 20TB | 5個 | 100TB |
| 24TB | 4個 | 96TB |
HDD の台数に応じて製品を選択する必要があるため、上記の基準では 64CH 2UB8 製品に 12TB 以上の HDD を組み合わせて使用すればよいです。
DAS Storage を利用する方法¶

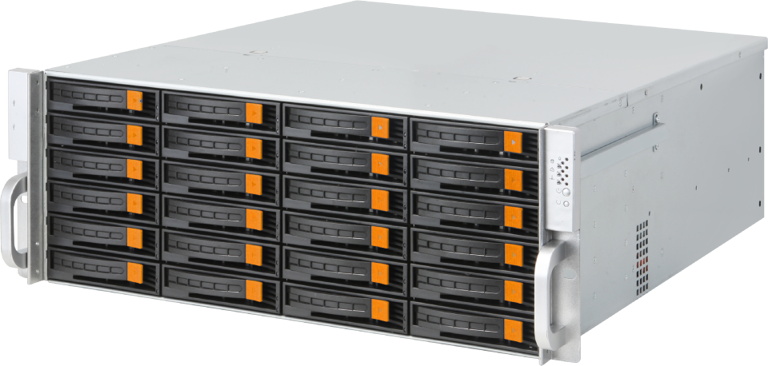

NVR に HDD BAY が不足している場合、DAS Storage を接続して使用できます。(2U クラス以上)
DAS Storage は Raid・Non Raid 方式のいずれかを決めて使用する必要があり、NVR1台あたり2台まで接続可能です。
チャンネル数に比べて録画すべきデータが多い場合に使用します。
NVR と DAS は DAS 専用 DAC(Direct Attach Cable)ケーブルで直接接続され、別途のソフトウェアなしに NVR に接続して使用されます。
SAN Storage を利用する方法¶

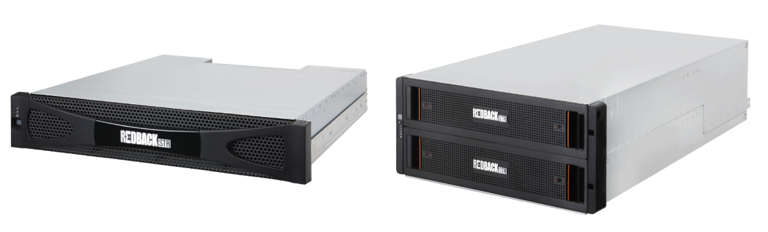

SAN Storage はストレージ自体にサーバープログラムが搭載され、ディスク管理やボリューム設定などを行える製品です。
NVR(VMS)と SAN Storage は HBA(Host Bus Adapter)アダプターを介して光ケーブルで接続される構造です。

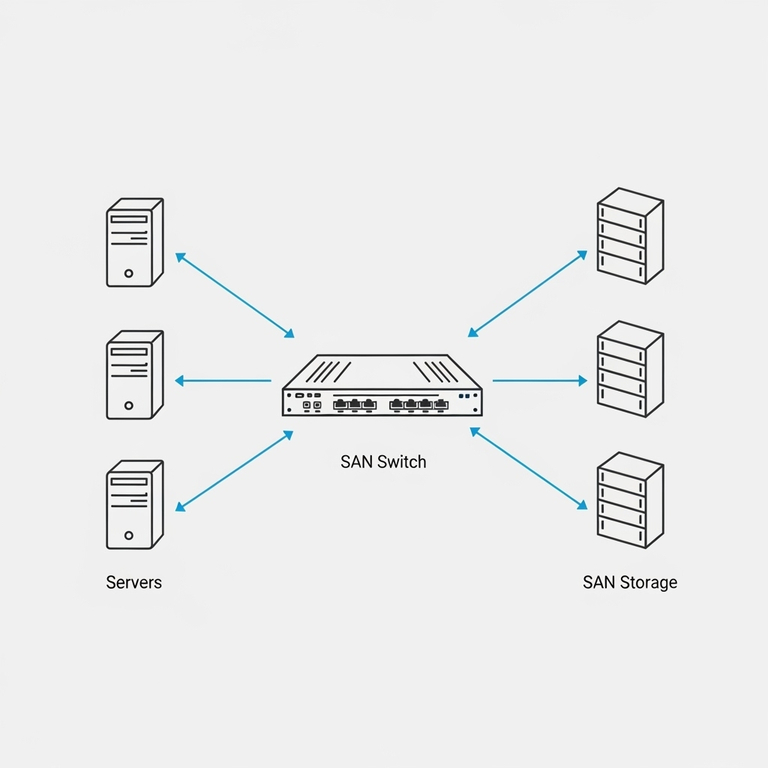

DAS が NVR に2台まで直接接続される構造とは異なり、SAN Storage は SAN Switch を利用して複数のストレージを複数の NVR(VMS)と構成できます。
SAN Storage は Non RAID 方式を使用できません。また SAN Storage 専用 HDD ディスクが使用されるため、予備ディスクまで装着し、ディスク障害が発生した場合に自動復旧できるよう設定することも重要です。
上で光ケーブルで接続される部分と SAN Switch を説明しましたが、これはネットワーク用の Switch とは異なり、SAN 構成は SAN 同士のみ接続できます。
SAN Storage は内部に持つボリュームをどの機器に割り当てるかを決められますが、これを区別するのが WWN(World Wide Name)です。
WWN はストレージ環境で IP アドレスに似た役割を果たします。WWN を通じてサーバーとストレージ機器が互いを認識して通信できます。例えば、サーバーが特定のストレージ機器に接続してデータを読み書きする際、WWN を使ってその機器を正確に見つけます。
HBA カードには FC(Fibre Channel)ポートがあり、各ポートごとに固有の WWN があります。ストレージでボリュームを特定の WWN に割り当てると、そのボリュームを使用できるようになります。

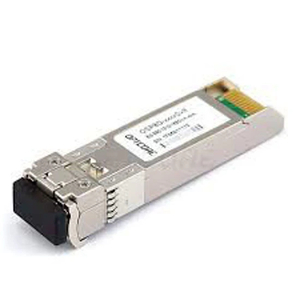

SAN 構成で使用される光 GBIC モジュールは SAN 専用 8Gbps または 16Gbps の GBIC を使用する必要があり、光ケーブルは OM3 以上のマルチモードを使用すればよいです。
さらに、EMSTONE で販売中の VMS と EM-SAN12B、EM-SAN84B SAN Storage は SAN Switch なしで 1:1 ダイレクト接続が可能です。
SAN 構成において光 GBIC モジュールは、HBA カードと光ケーブルを接続するアダプターと考えてください。
光ネットワークで使用するネットワーク通信用の光 GBIC モジュールと見た目は同じですが、種類と性能が異なります。
RAID とは?¶
複数の HDD ディスクを束ねて1つのディスクのように使用できる技術です。
RAID は 0〜6 など、いくつかの方式が存在しますが、RAID5・RAID6 が最もよく使用されます。
RAID5 は最低3個以上のディスクで構成され、ディスクのうち1個に障害が発生してもデータには問題がありません。
RAID6 は最低4個以上のディスクで構成され、ディスクのうち2個に障害が発生してもデータには問題がありません。
RAID5 のディスク容量は (N-1)、RAID6 のディスク容量は (N-2) で計算します。
10TB ディスク4個で RAID5 と RAID6 を構成する場合は次のとおりです。
| 構成 | Non RAID | RAID5 | RAID6 |
|---|---|---|---|
| 10TB 4EA | 40TB | 30TB | 20TB |
| 備考 | ディスク保護なし | 1個ディスク保護 | 2個ディスク保護 |
RAID5・6 は各ボリュームでディスクに障害が発生した場合、問題のディスクを交換すればボリュームに問題はありませんが、保護ディスク数を超えて障害が発生すると、RAID の特性によりボリュームに問題が生じ、データを書き込めなくなります。
したがって RAID を構成して使用する場合、ボリュームに問題が生じると当該ボリュームのデータがすべて使用できなくなる状況が発生するため、現場の状況に応じて Non RAID・RAID を選択する必要があり、RAID ボリュームは1ボリュームあたりディスクが10個を超えないよう構成するのが良いです。
NVR にディスクボリュームが1個の場合、当該ボリュームに問題が生じるとそれ以上録画できないため、ボリュームを複数作成することも1つの方法です。
Non RAID 構成の場合、障害が発生したディスクのデータのみ使用できなくなります。
ボリュームの空き容量とディスクの種類¶
空き容量はディスク性能の非常に重要な要因になります。
一般的にディスク容量の15%〜20%の空き容量を持つことを推奨します。
現在出荷される NVR/VMS のディスク使用量制限の初期値は95%であり、64CH 以上の同時録画の場合はエンタープライズ等級の HDD ディスクの使用を推奨します。
NVR はディスクに継続的に書き込みを行い、常に録画データを保持しているため、高速な書き込み/読み込みも重要ですが、安定した性能も求められます。
NVR に使用する HDD ディスクは、サーベイランス・エンタープライズ級の HDD を使用してください。特に RAID 構成の場合はエンタープライズ級の HDD を使用する必要があります。
SAN Storage の場合は、できるだけディスク使用量制限を90%以下に合わせることを推奨します。
