AI-BOX 設定簡単マニュアル¶

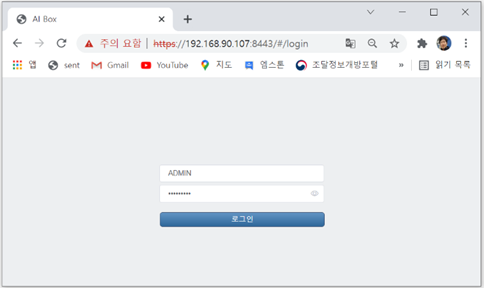

AIBOX ログイン¶
AIBOX の WEB 画面
*TIP
今後のカメラ登録変更、領域修正などの変更作業時の混乱を防ぐため、映像ソースの「チャンネル名」を NVR に登録された「カメラ名」と同じに設定します。
カメラ URL の入力¶
rtsp://NVR の IP アドレス/ストリーミング URL パス
ex) rtsp://192.168.90.63/low1
rtsp://NVR の IP アドレス/ストリーミング URL パス
ex) rtsp://192.168.90.63/low1
「適用」ボタンで映像ソースを更新後、「状態」メニューで接続状態を確認します。
映像ソース登録
AIBOX サーバーあたり最大16個登録可能(AI アルゴリズム Human/Vehicle-Normal 基準)
*ストリーミング URL パスの確認方法
CMS プログラム → ホスト管理(F2) → 登録された NVR を右クリック「遠隔サーバー制御」(F7)

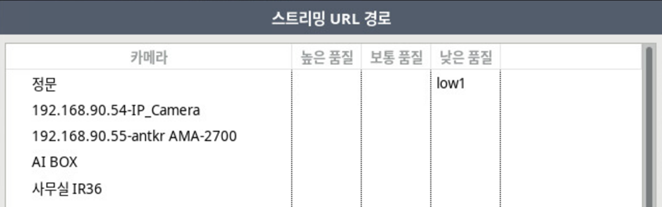

NVR 画面 → 設定 → ネットワーク「ストリーミング URL パス」
NVR チャンネル別 URL パスの確認¶
ストリーミング URL パス
NVR IP アドレスの確認方法¶

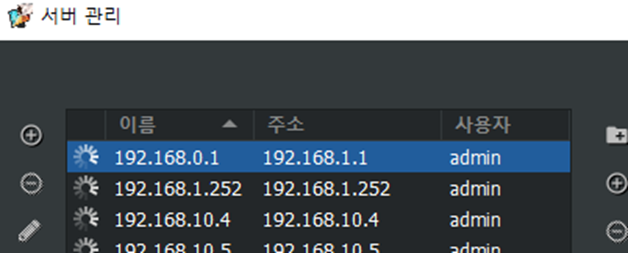

キーボード「F2」でサーバー管理ウィンドウを実行、左上に NVR IP アドレス
サーバー管理(F2)
*TIP
今後のカメラ登録変更、領域修正などの変更作業時の混乱を防ぐため、NVR に登録されたカメラ名を映像ソース名として設定
AI トリガー設定¶
侵入、占有、徘徊、停止、入る/出る、境界線など、保有ライセンスに応じて設定可能です。
例として侵入設定を案内します。
侵入は、画面上に領域を設定し、その領域に新しい検知対象が現れた場合にトリガーされる項目です。([注意] オブジェクトが区域内に入ったかどうかの判断は、オブジェクトの中心座標を基準とします。)
AI トリガー追加

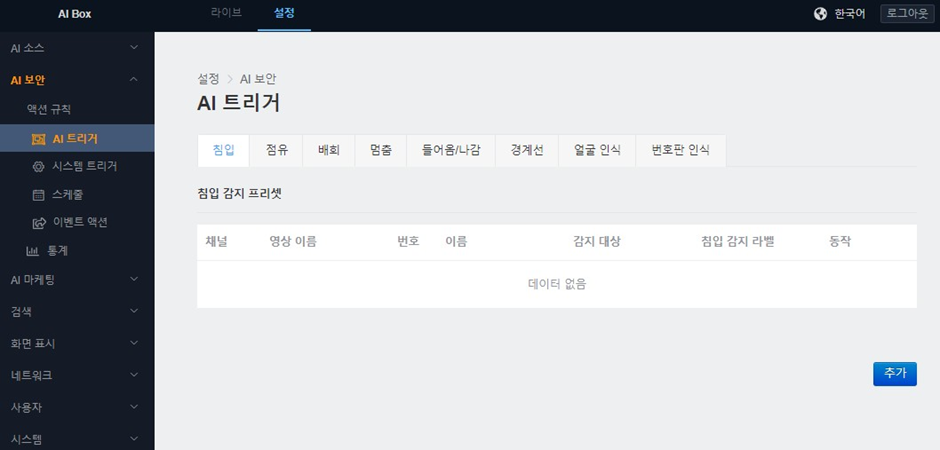

設定タブで AI ルールメニューの下にある AI トリガーメニューに進入します。
侵入タブをクリックします。
下部の追加ボタンをクリックします。
AI セキュリティ設定¶

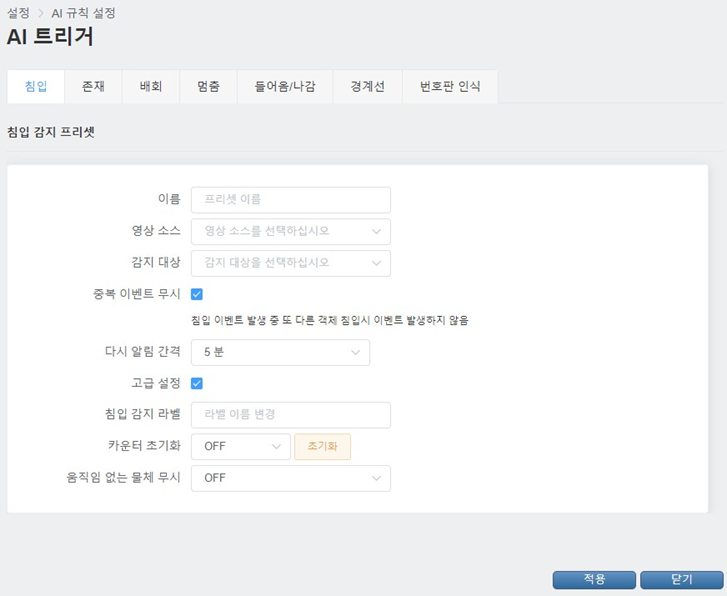

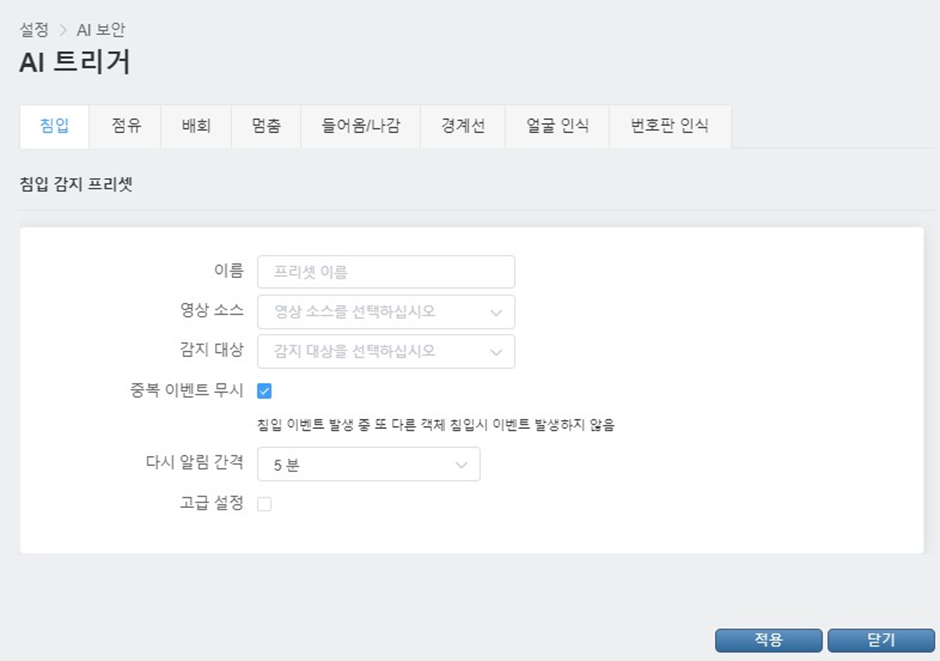

侵入検知プリセット名を入力します。
*TIP
今後のカメラ登録変更、領域修正などの変更作業時の混乱を防ぐため、NVR に登録されたカメラ名 + AI 機能を「名前」として設定
EX) 映像ソース: 正門 侵入
映像ソースを選択します。
検知対象クラスを選択します。
検知対象は複数の項目を選択できます。
検知対象は、選択した映像ソースのアルゴリズム設定状態によって異なる場合があります。
重複イベント無視は、侵入状態で後続の別オブジェクトの侵入が発生したときにイベント発生を無視するオプションです。
チェックして有効化すると、区域に侵入した最初のオブジェクトのみイベントを発生します。(区域内のオブジェクトがすべて消えた状態で再び侵入が起きると、新しいイベントが発生します。)
再通知間隔は、侵入状態が継続する場合にユーザーへ再度知らせるためのイベント発生周期の設定です。(Ignore Duplicate Event が有効なときのみ動作)
高度な設定をチェックすると、付加設定項目が表示されます。
AI ルール設定
侵入領域を設定します。
アクションルール設定

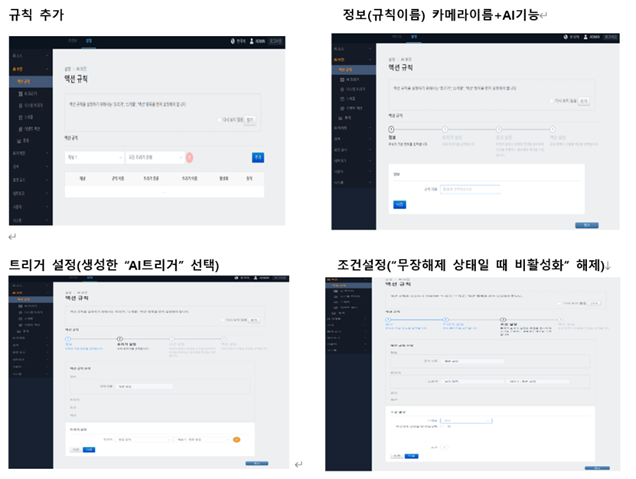

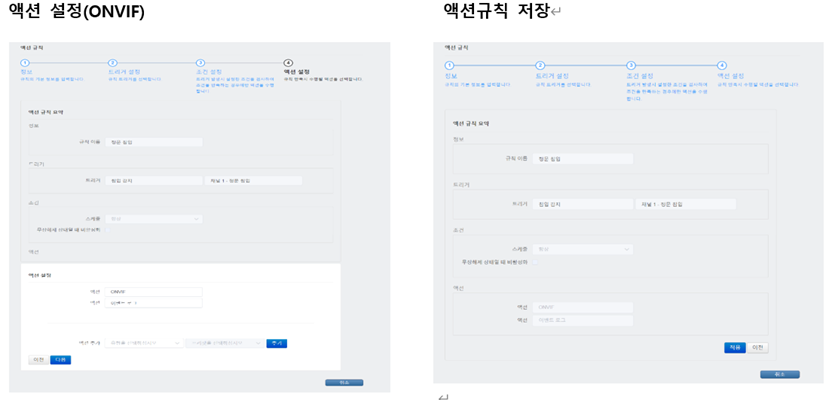

アクションルール追加
設定 → AI セキュリティ → アクションルール
NVR AI サーバーイベント設定¶
AIBOX を NVR に AI サーバー登録
NVR にアクセス
CMS プログラム -> ホスト管理(F2) -> 登録された NVR を右クリック「遠隔サーバー制御」(F7)
AIBOX AI サーバー登録
設定 -> イベント -> AIサーバー -> サーバー設定
AI サーバー サーバー設定

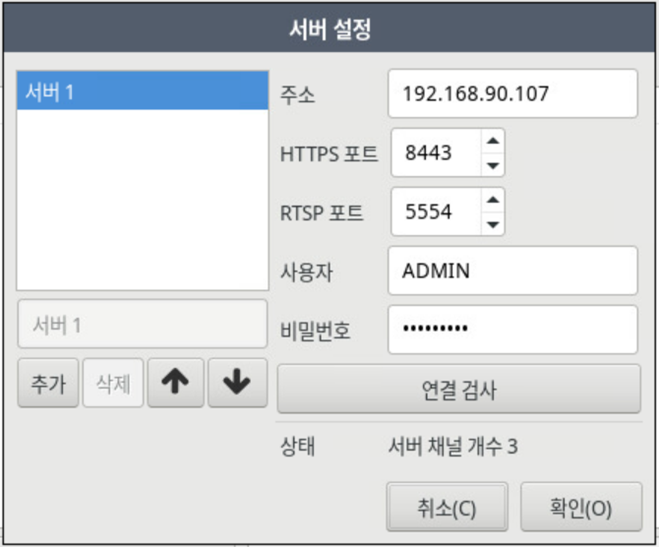

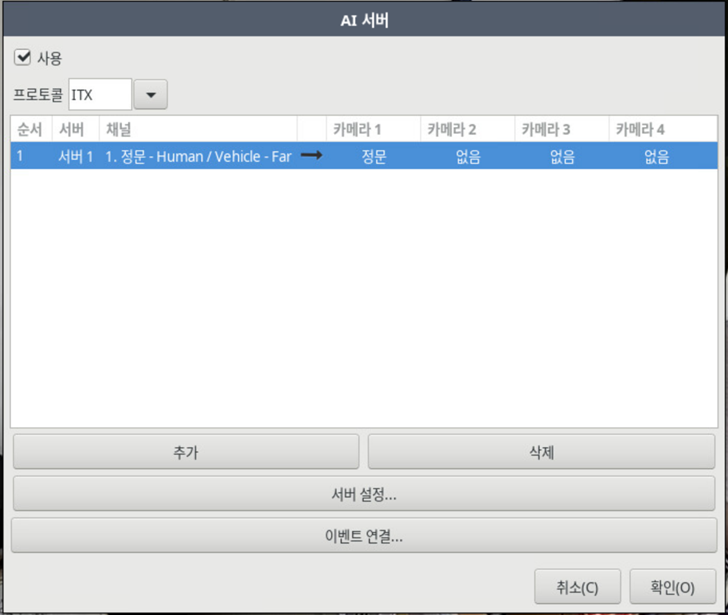

追加した AI サーバーの名前、IP アドレス、HTTP・RTSP ポート、ユーザー ID・PASSWORD を入力
接続検査時に「状態」のサーバーチャンネル数を確認(AIBOX の映像ソース数と同じに表示)
NVR AI サーバーイベント登録¶
AI サーバーイベント登録
「追加」をクリックしてイベントを追加
チャンネル選択: AIBOX の「映像ソース」に登録した AI アルゴリズムチャンネルを選択
カメラ1: イベントオブジェクト領域を表示するチャンネルを選択
NVR AI サーバーイベントの確認¶

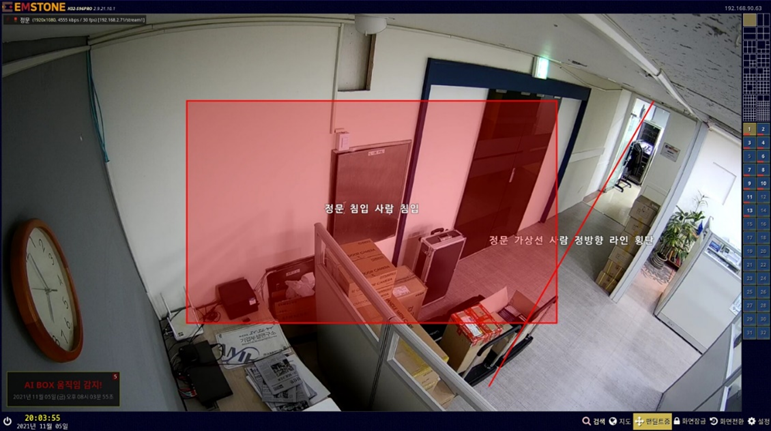

NVR に AI イベント領域およびイベント情報が表示される場合、IPWALL で同時表出
NVR イベント発生
CMS AI イベントの確認¶
CMS プログラム -> ホスト管理(F2) 登録された NVR を右クリック「映像検索」
上部のイベント検索表示を有効化
CMS イベント検索

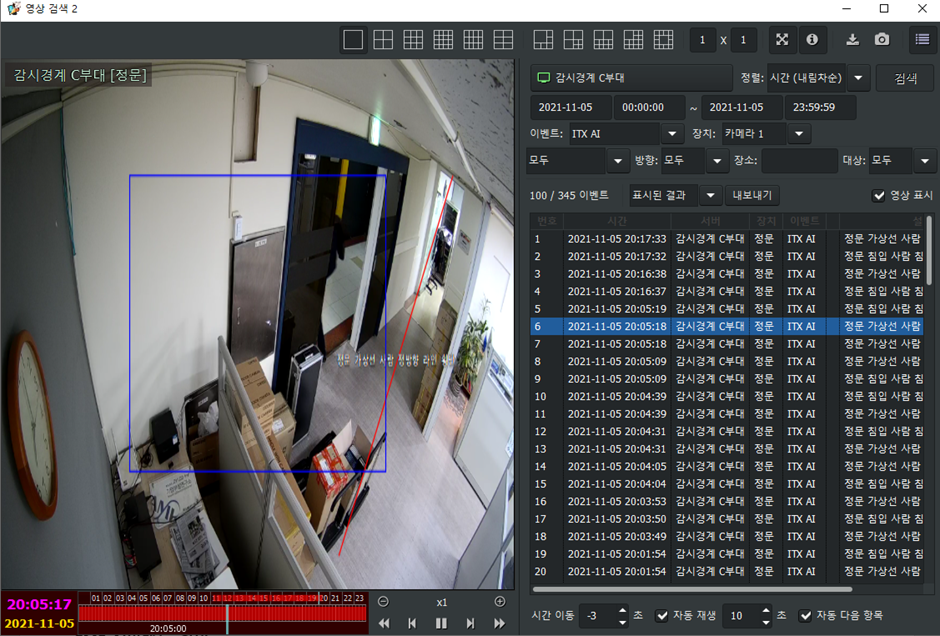

検索時間、イベント(ITX AI)、機器(カメラチャンネル)、イベント種類を選択後に検索
該当イベントが目標表示された後、イベントをクリックして該当イベントの映像を検索
下部の再生時間移動、自動再生、自動次項目再生を選択して再生オプションを選択
AIBOX サーバー オブジェクト除外領域¶
静的オブジェクト除外領域

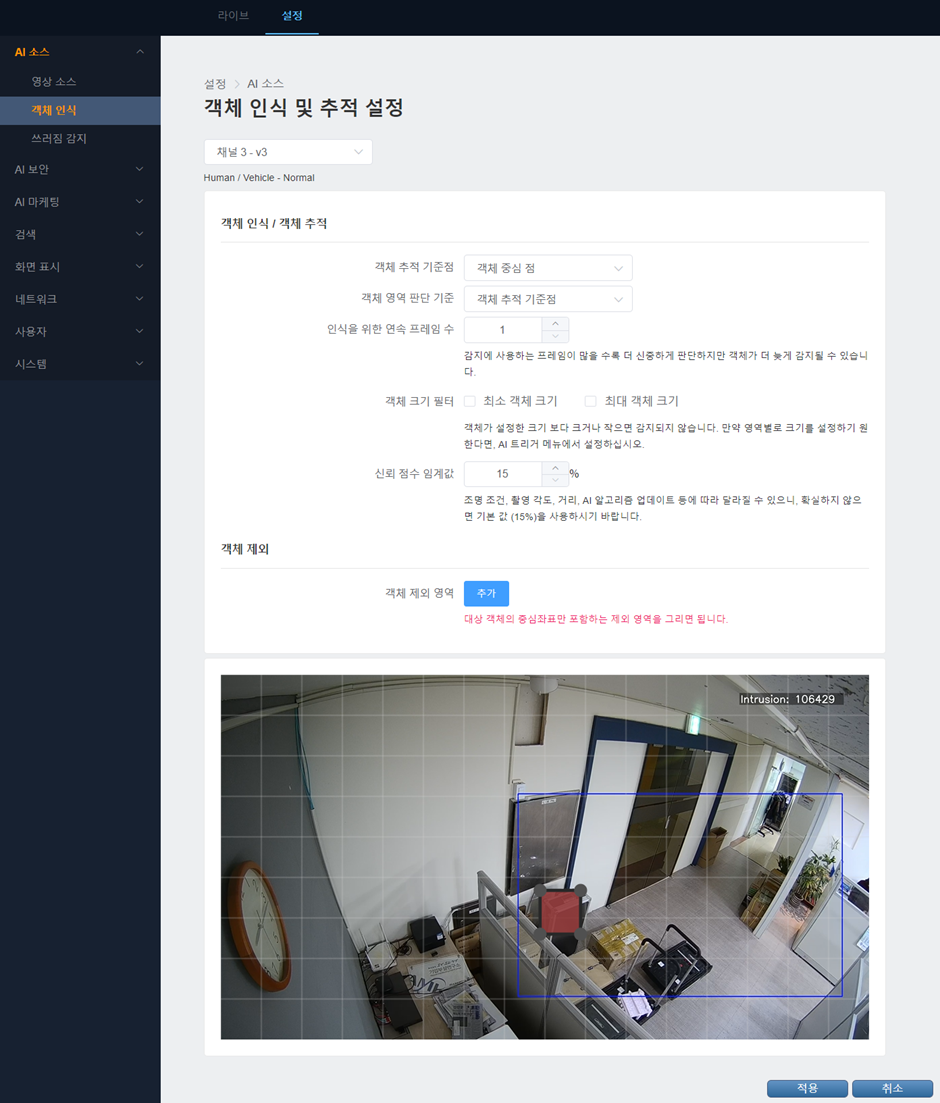

設定 -> AIソース -> オブジェクト認識 -> オブジェクト除外 -> オブジェクト除外領域
オブジェクト認識および追跡設定
• 誤検知される静的な物体を任意に領域処理して強制的に除外する領域を指定できます。例えば、マネキンやコンテナボックスなどが、実際に検知すべき人や自動車に誤認識される場合、これを強制的に除外できる機能です。
[注意] 誤検知されるオブジェクトが静的オブジェクト除外領域内に入るかどうかの判断は、オブジェクトの中心座標を基準とします。したがって、除外領域の大きさを最小限の領域だけ指定すること(除外したいオブジェクトの中心を含む程度)で、実際に検知すべきオブジェクトまで除外される誤りを減らせます。

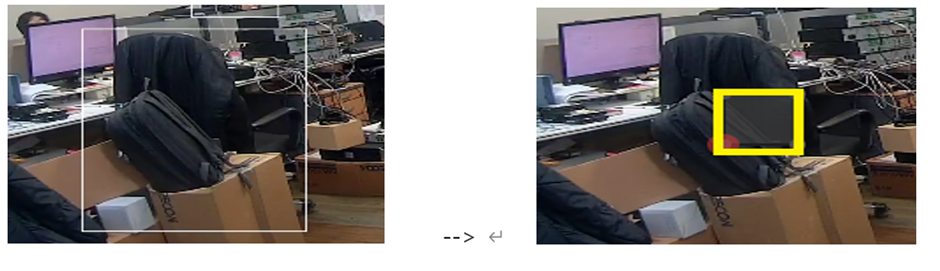

(下記のように検知されるボックスを除外するために、ボックス全体を覆うのではなく、物体の中心だけ最小限に除外すればよいです)
除外領域
