魚眼カメラのディワーピング¶
概要¶
魚眼カメラのディワーピングは、接続された魚眼カメラの歪みを平面化する作業で、魚眼カメラの広い画角を活用して、カメラ1台で360º領域を監視できるようにします。

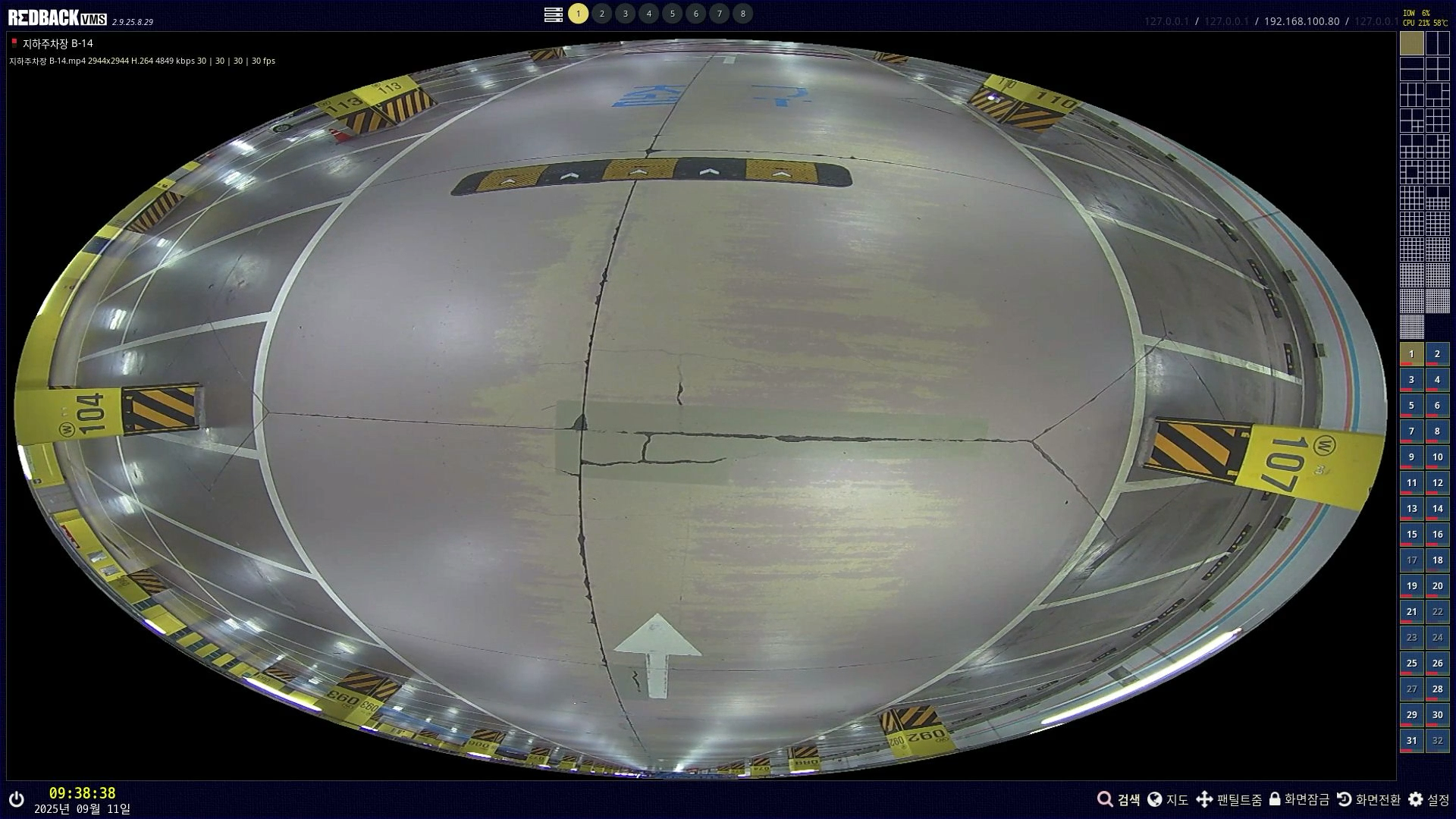

ディワーピング作業前の魚眼カメラ

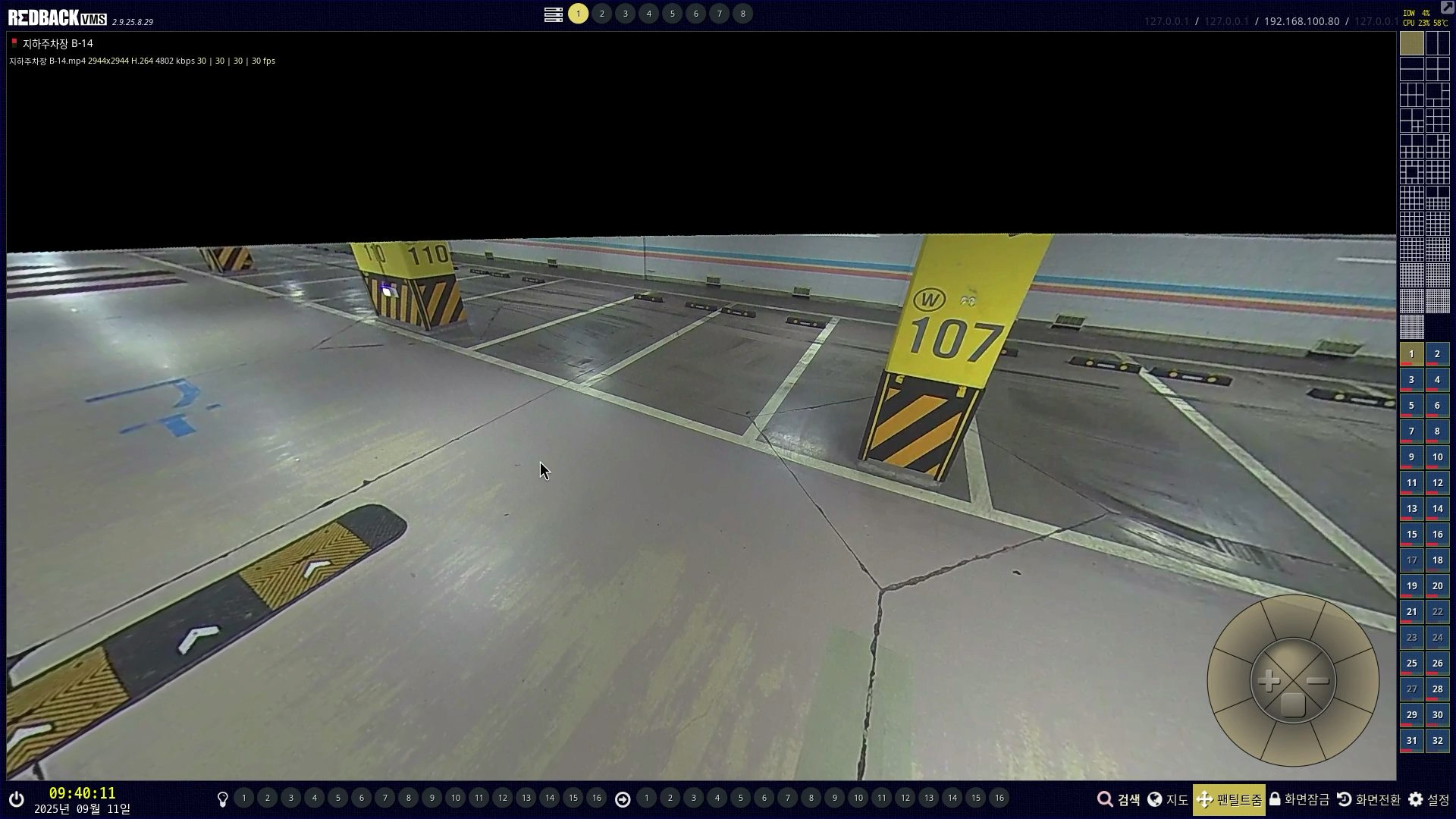

ディワーピング作業後の魚眼カメラ
ディワーピング画面モード¶
魚眼カメラをディワーピングする画面モードは次のとおりです。
| 種類 | 説明 | 適用イメージ |
|---|---|---|

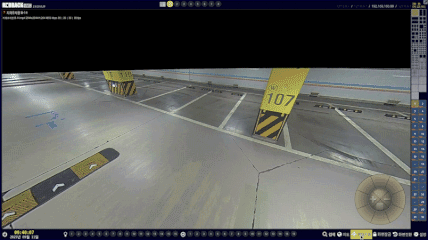

| 単一球面 | 画面モードの中で基本的なモードで カメラの歪みを平面化して見ることができます |
 |

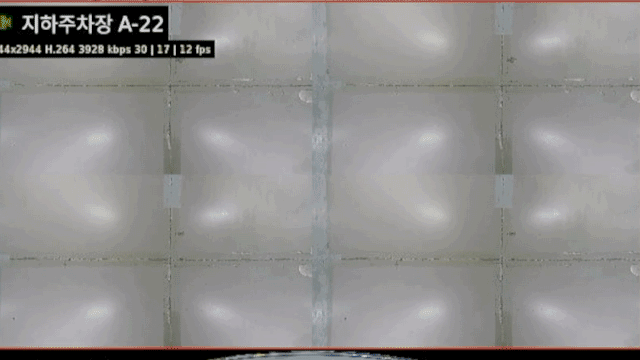

| クアッド球面 | 単一球面方式を4分割したモードです 複数方向を同時に監視できます |
 |

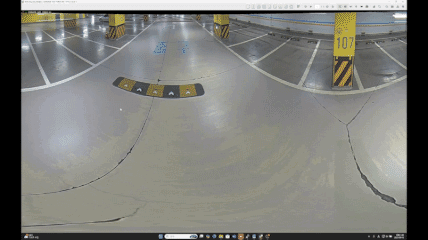

| 単一パノラマ | 球面とは異なり、画面の縦領域をいっぱいに満たしたモードです。 球面モードに比べて歪みは大きいですが 下部に死角がないのが特徴です |
 |

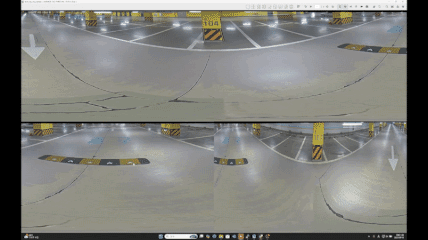

| クアッドパノラマ | 単一パノラマ画面を4分割したモードです 複数方向を同時に監視できます |
 |
