機能概要および選択ガイド¶
機能概要および選択ガイド¶
ライン侵入検知: ライン設定により侵入者を検知します。(A↔B双方向、A→B、B→A)
侵入検知: 指定区域内に侵入者が一定時間内に滞留すると侵入と判定します。(0〜10秒)
区域進入: 指定された区域に進入すると侵入と判定します。(即時)
区域離脱: 指定された区域から外れると離脱と判定します。(即時)
転倒検知: 指定した区域で人が転倒すると検知します。(即時)
滞留検知: 指定された区域で設定された時間の間うろつくと、うろつき者と判定します。(2〜3,600秒)
カメラの高さと解像度の要求事項¶
- カメラ設置高さ: 推奨 3m〜4m(低すぎると対象が大きくなり、検出効果に影響することがあります。)
- 解像度設定: 推奨(1080P)。720P 以下の解像度は推奨されず、画像の特徴値が小さくなり、アルゴリズムの性能が低下します。
- オブジェクト設定
頭・肩 最小: >=50x50 pixel 最大: <=150x150 pixel 人体 最小: >=32x64 pixel 最大: <=100x300 pixel
転倒した人体 最小: >=230x129 pixel (転倒した人の頭からつま先まで)

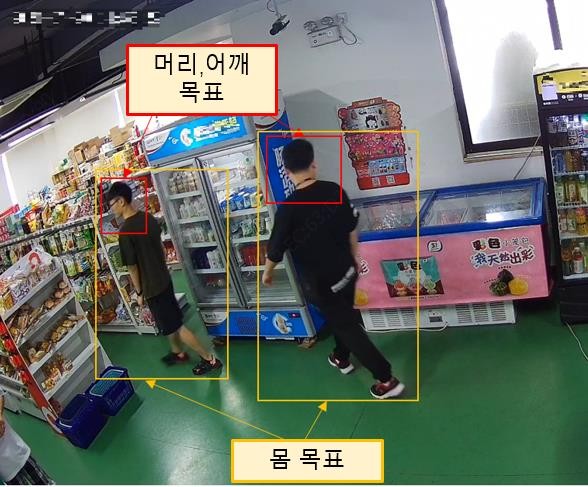

物体検知サイズの例(1080P):
カメラ設置環境 ¶
- カメラ設置の考慮事項: 視野が広く混雑の少ない屋内環境を選びます。

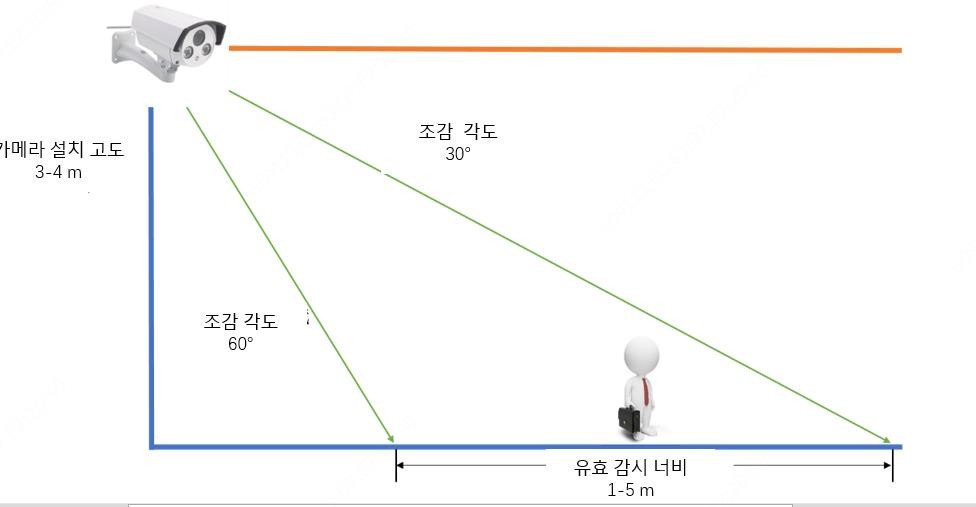

- カメラの設置角度が 30°〜60° の場合、カメラの高さ 3〜4m の設置で幅 1〜5m 以内で効果的な検出が可能です。
- カメラの設置角度が 60°〜90° の場合、カメラの高さ 4〜5m の設置で幅 1〜3m 以内で効果的な検出が可能です。
例)
撮影シーンの条件 ¶
- 設置時に避けるべき環境¶

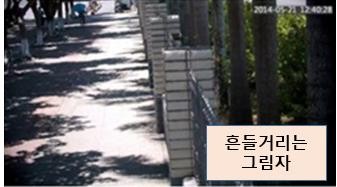

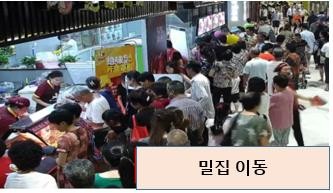

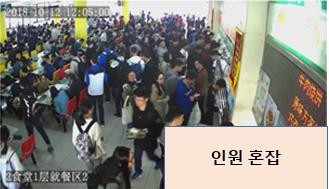

- 検知映像区域には、揺れる影、人員が密集する地域、または多くの人員が留まる条件を避け、視野が遮られる環境などの妨害要素をできるだけ避けて設置します。

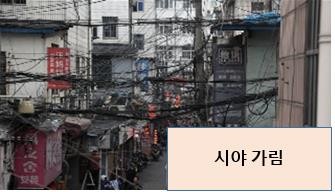

例)
- カメラは必ず揺れなく固定する必要があります。

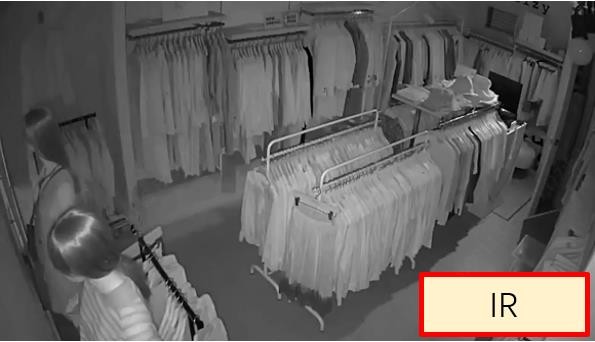

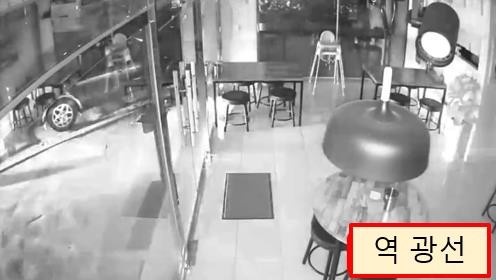

- IR、強い逆光が発生する環境では検知率が著しく低下します。

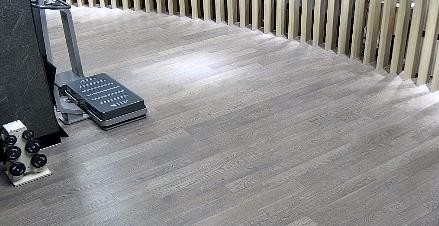

例)
- 設置時に推奨する環境¶
ライン侵入検知機能は、屋外の道路、アパート、工場、または屋内の教室、廊下、店舗などの環境に適用されます。侵入検知、区域進入、区域離脱の検知機能は、屋内の教室、作業場、オフィス、乗車駅などの環境に適用されます。滞留検知機能は、屋内の教室、作業場、オフィス、乗車駅、エレベーター、店舗などの環境に適用されます。
ピープルカウント機能は、屋内の教室、作業場、オフィス、店舗、屋内外の道路などの環境に適用されます。転倒検知機能は、屋内の明るく広い環境に適用されます。

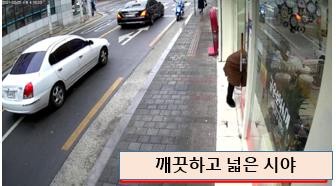

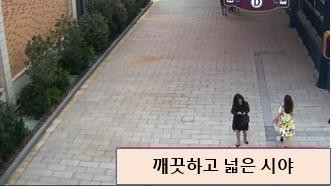

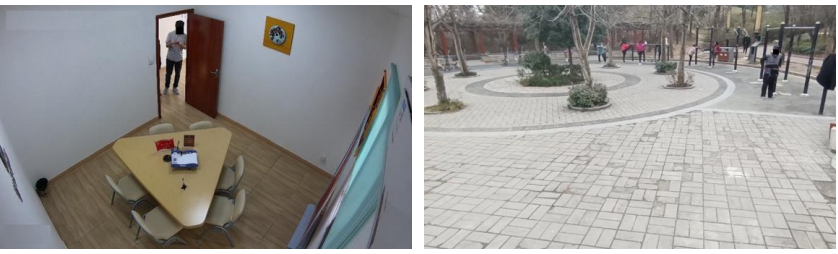

屋外環境の正しい例)

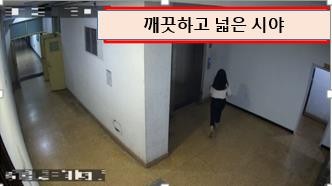

屋内環境の正しい例)
¶
ルール設定 ¶
ライン侵入ルールの設定¶
ライン侵入ルールを設定する際は、できるだけ目標検知区域の中心に設定します。設定したラインの前後に余裕が必要で、十分に警告する時間を確保します。ラインの端も、できる限り境界や遮蔽物から延長します。

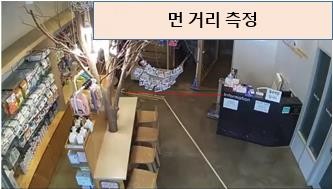

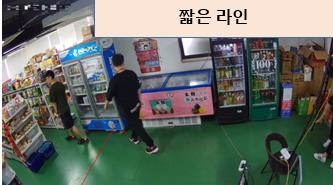

推奨しない設定の例)

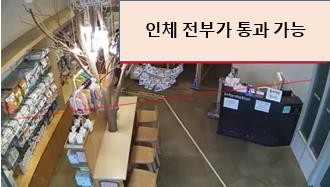

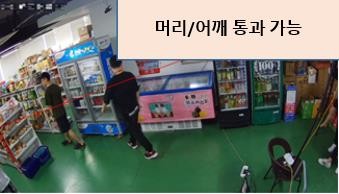

推奨する設定の例)
区域設定 ¶
目標検知区域は CCTV 画面の中央付近に位置する必要があり、区域境界は CCTV 画面の端や遮蔽幕から約500ピクセル離して、目標物が入ったり出たりする動きをカメラが捉えられるように設置します。

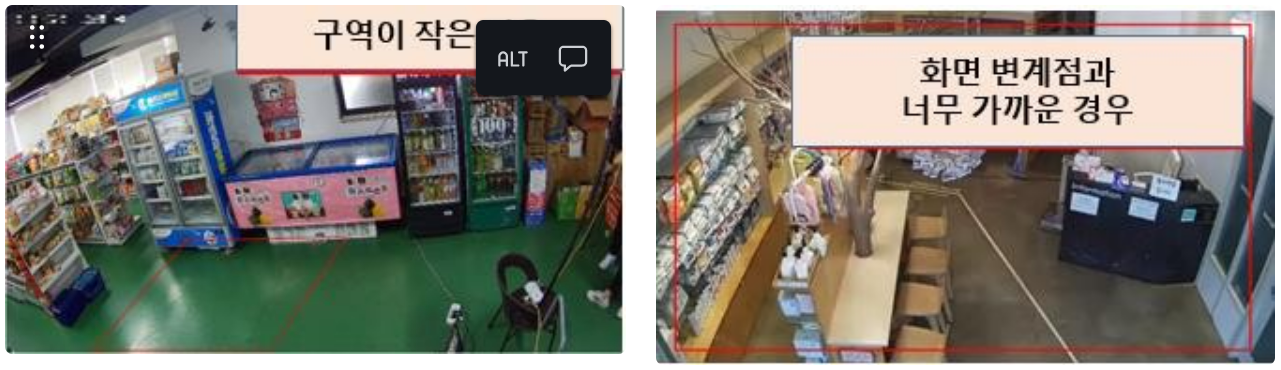

推奨しない設定の例)

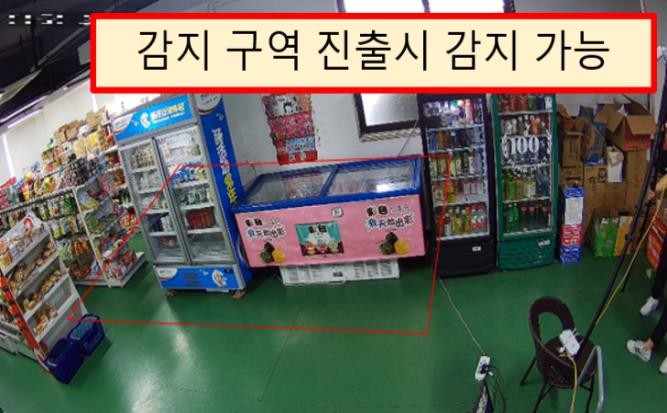

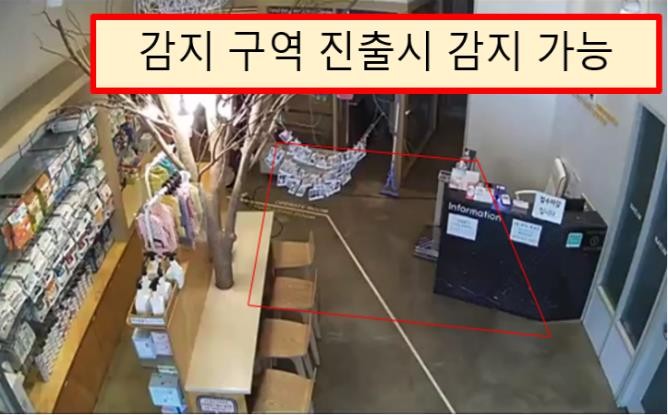

推奨する設定の例)
転倒検知の設定 ¶
各方向から転倒する姿勢をサポートしますが、座っている場合は転倒と判定しません。区域設定時はできるだけ目標物が区域全体に含まれるよう設定が必要で、そうでない場合は転倒と判定されないことがあります。

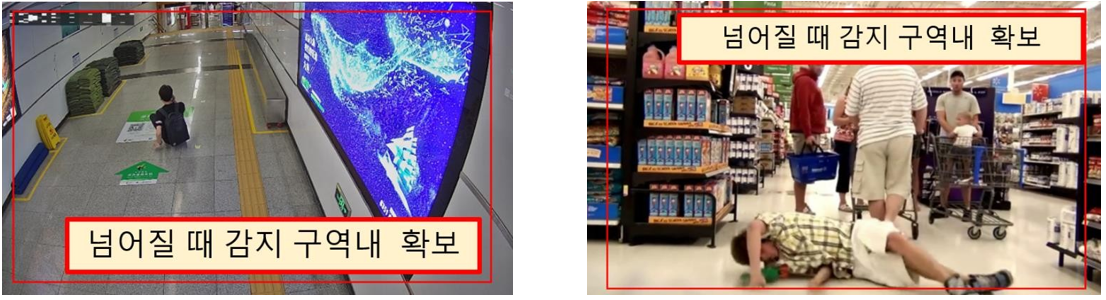

設定の例)
炎・煙検知の設定 ¶
視野が開けて簡潔で明るい工場、倉庫、工事現場、ガソリンスタンドなどに主に使用:
屋内および屋外の小範囲内でサポート(8×8m)
屋内外の高さはいずれも 2.0m〜4.0m、平面視角は 15°〜60°、最適角は 30°〜45°、歪みのない画面; 火炎燃焼が15秒以上持続する一般火災、ライターの炎、灰白色の濃い煙
屋内外のカラー映像検出をサポート(照明は 50〜100lux、強い照明環境は避ける必要あり)
赤外線モードは非対応

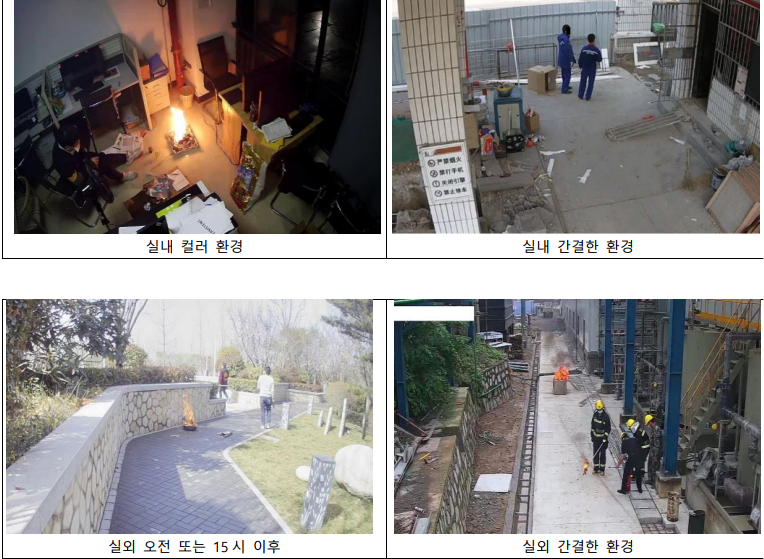

設定の例)

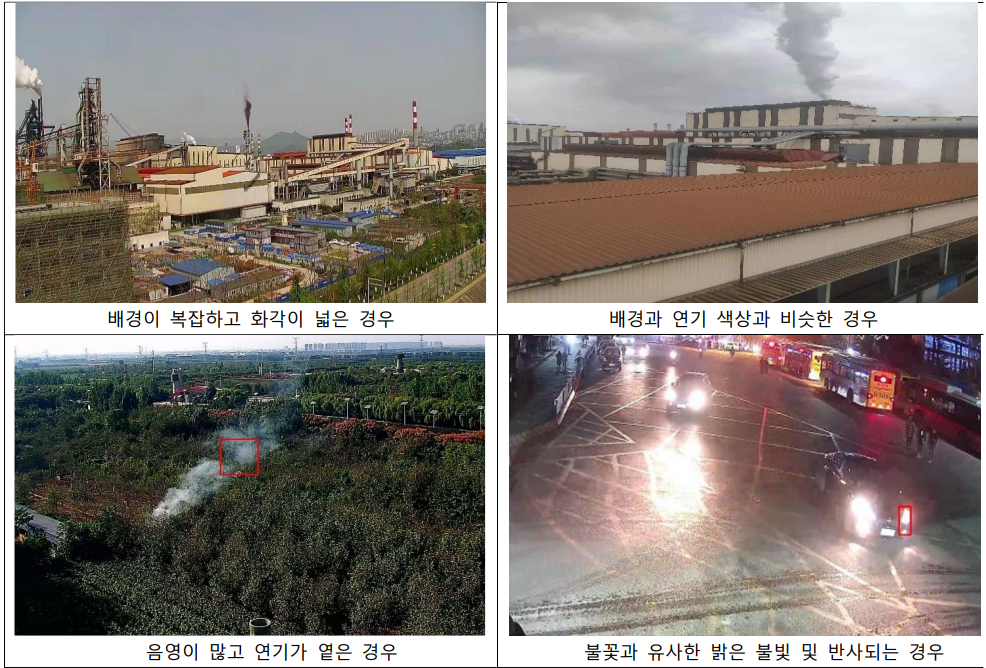

推奨しない環境の例)
暴力検知の設定 ¶
検知領域で2名以上が激しい身体接触により素手の喧嘩または素手の乱打で互いに攻撃する行為
設定条件¶
屋内・屋外をサポート(10×10m)
屋内高さ 2.5m〜3.5m、屋外高さ 2.5m〜4.5m、平面視角 15°〜60°、最適角度 30°〜45°、光が 100lux 以上であり、赤外線および低照度カラー画像は非対応

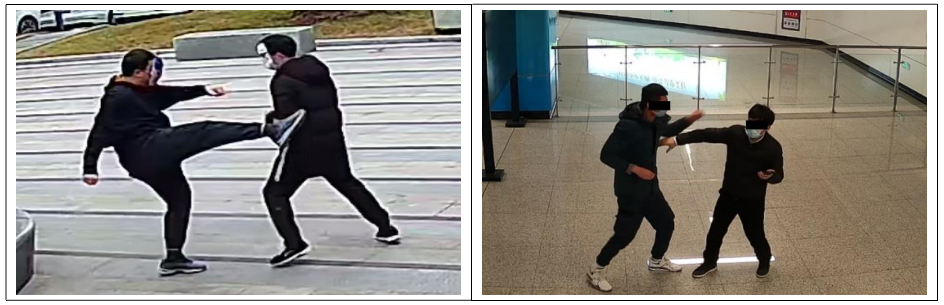

暴行検知の例)
暴力検知の設定例¶
設定の例)

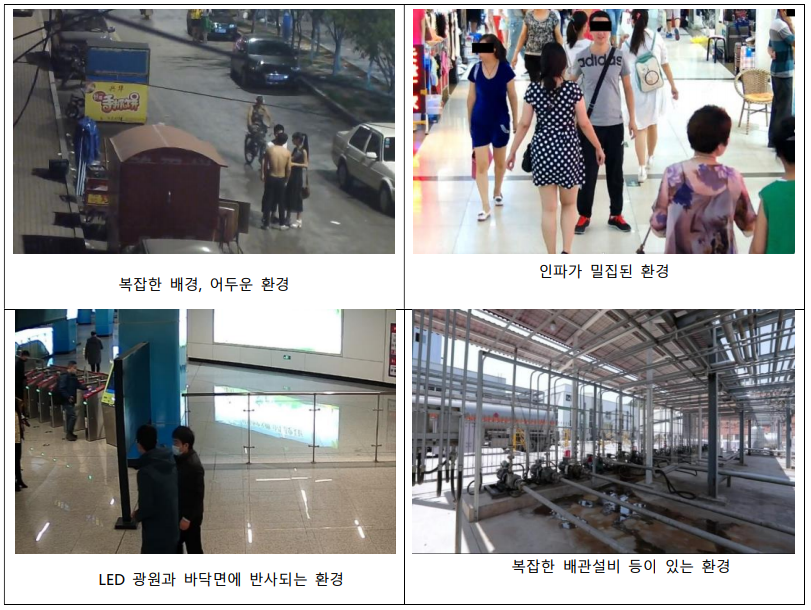

推奨しない環境の例)
