DISK RAID Setting & Disabled RAID¶

RAID 設定方法 (EM-128B16H 基準)¶

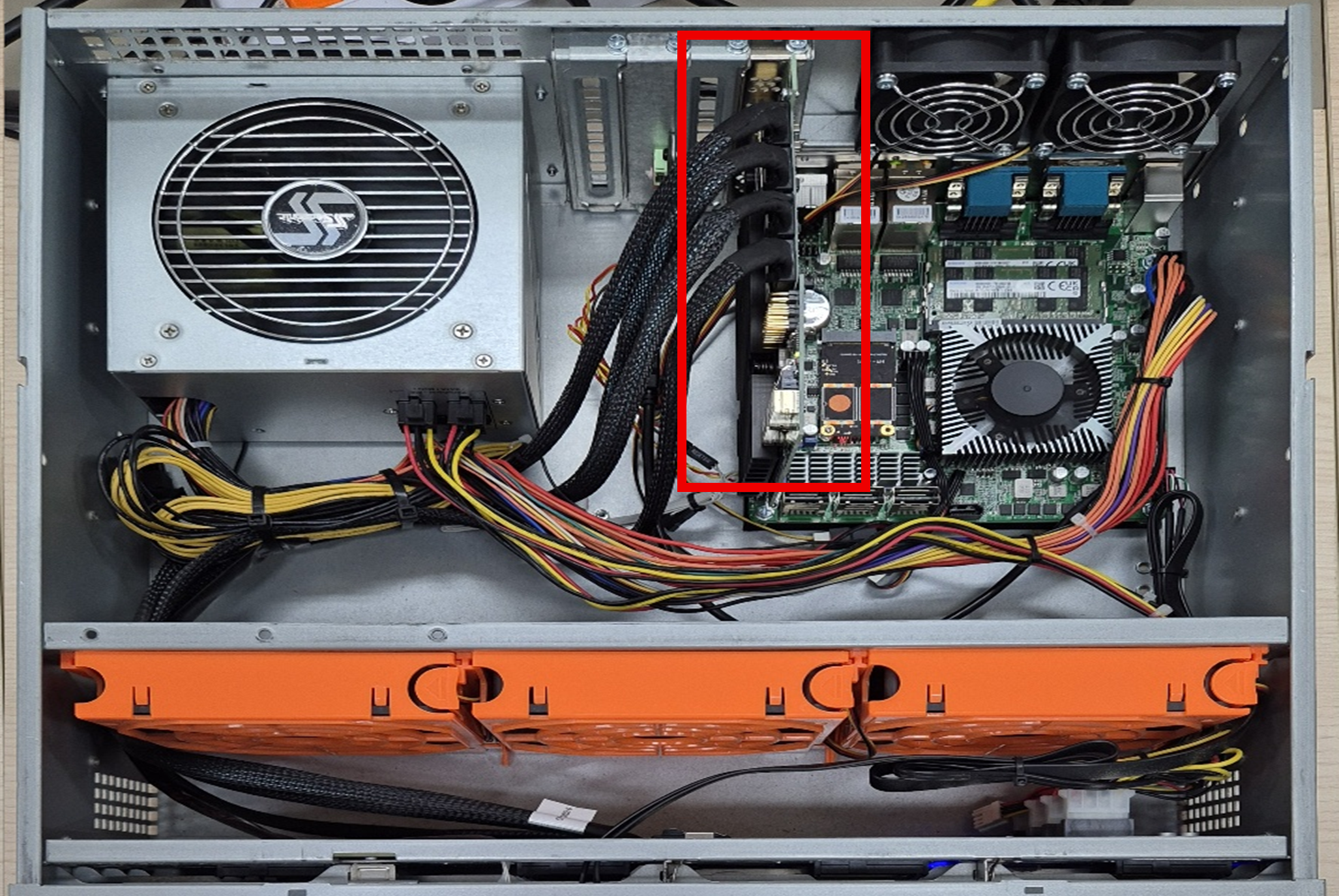

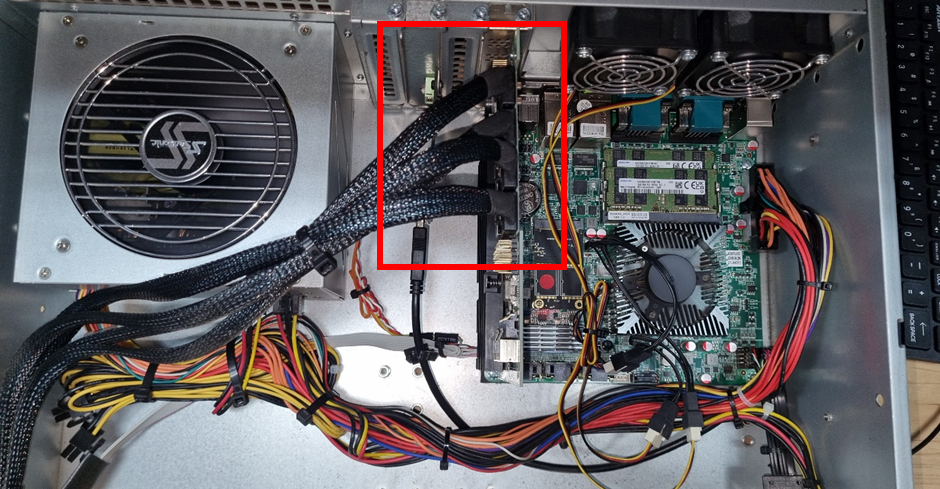

NVR の電源を切った状態で、メインボードの PCI スロットに LSI9280-24i4e RAID CARD を装着した後、カードにハード認識用 SATA CABLE を接続します。

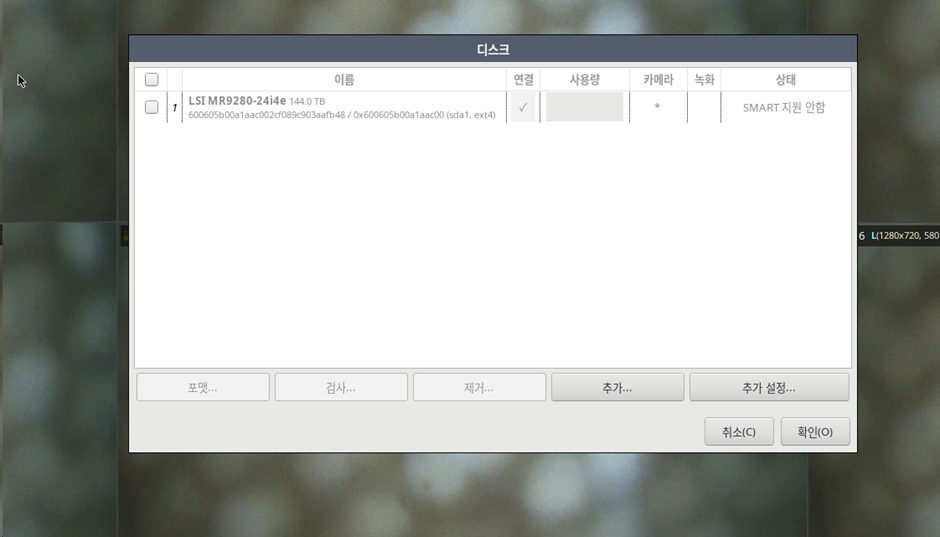

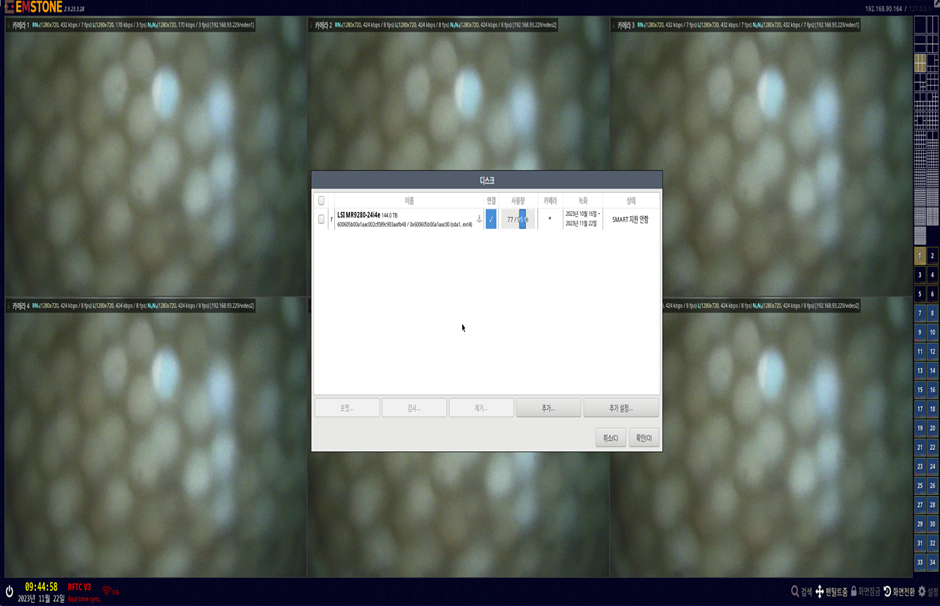

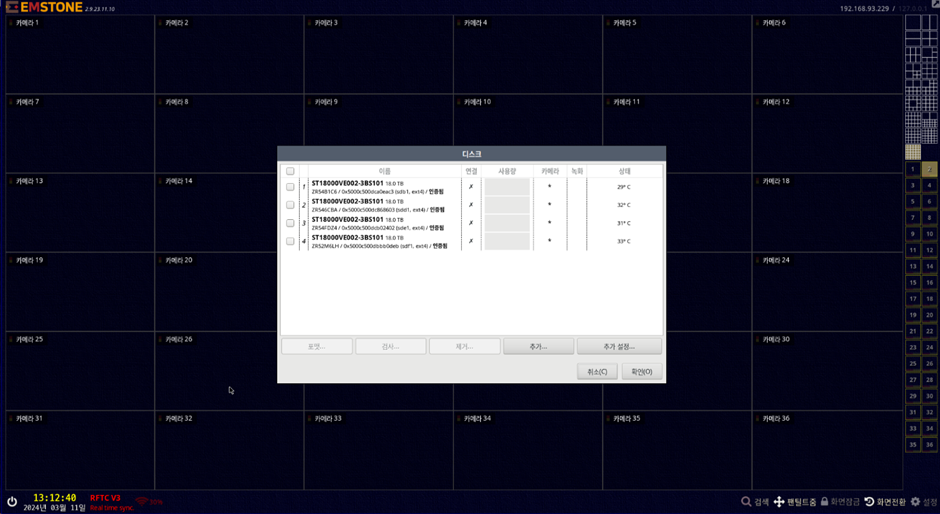

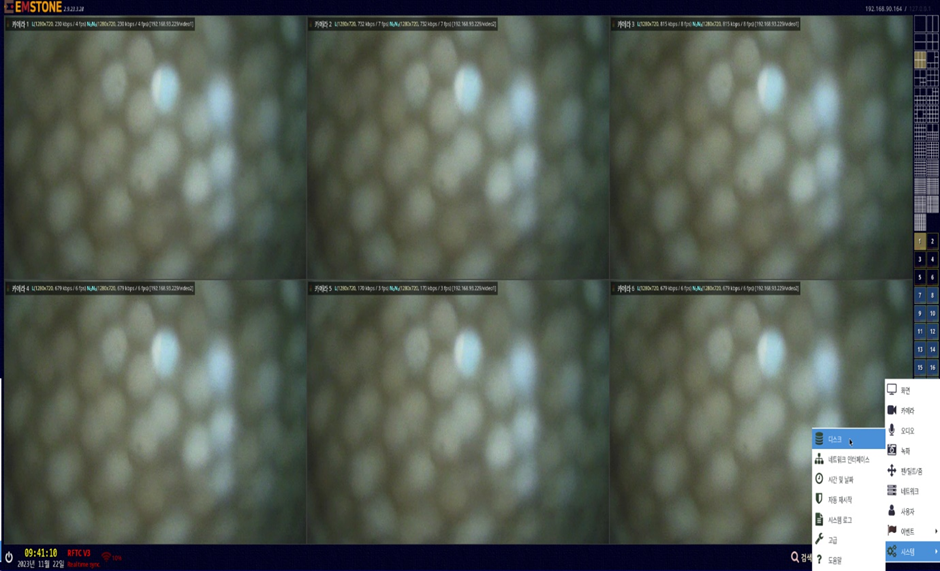

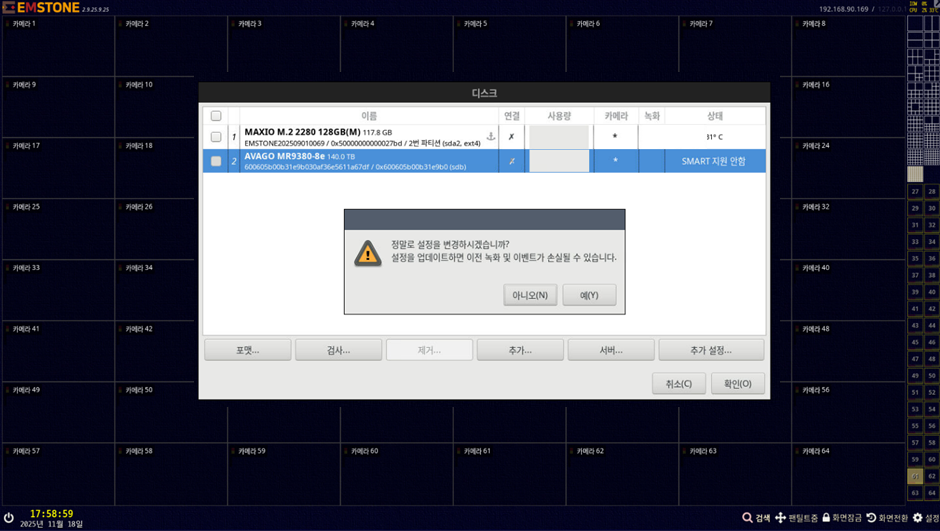

起動後、設定 → システム → ディスクメニューに進入します。

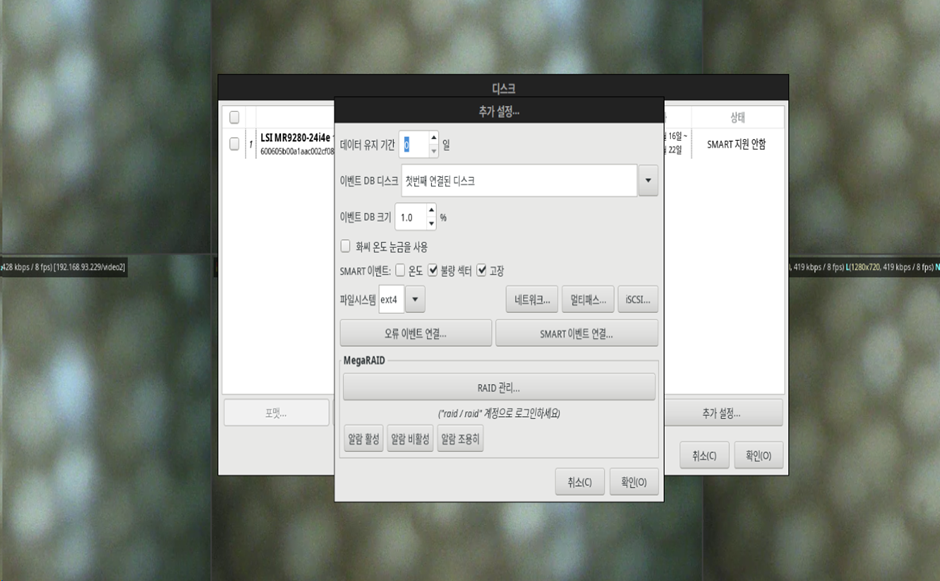

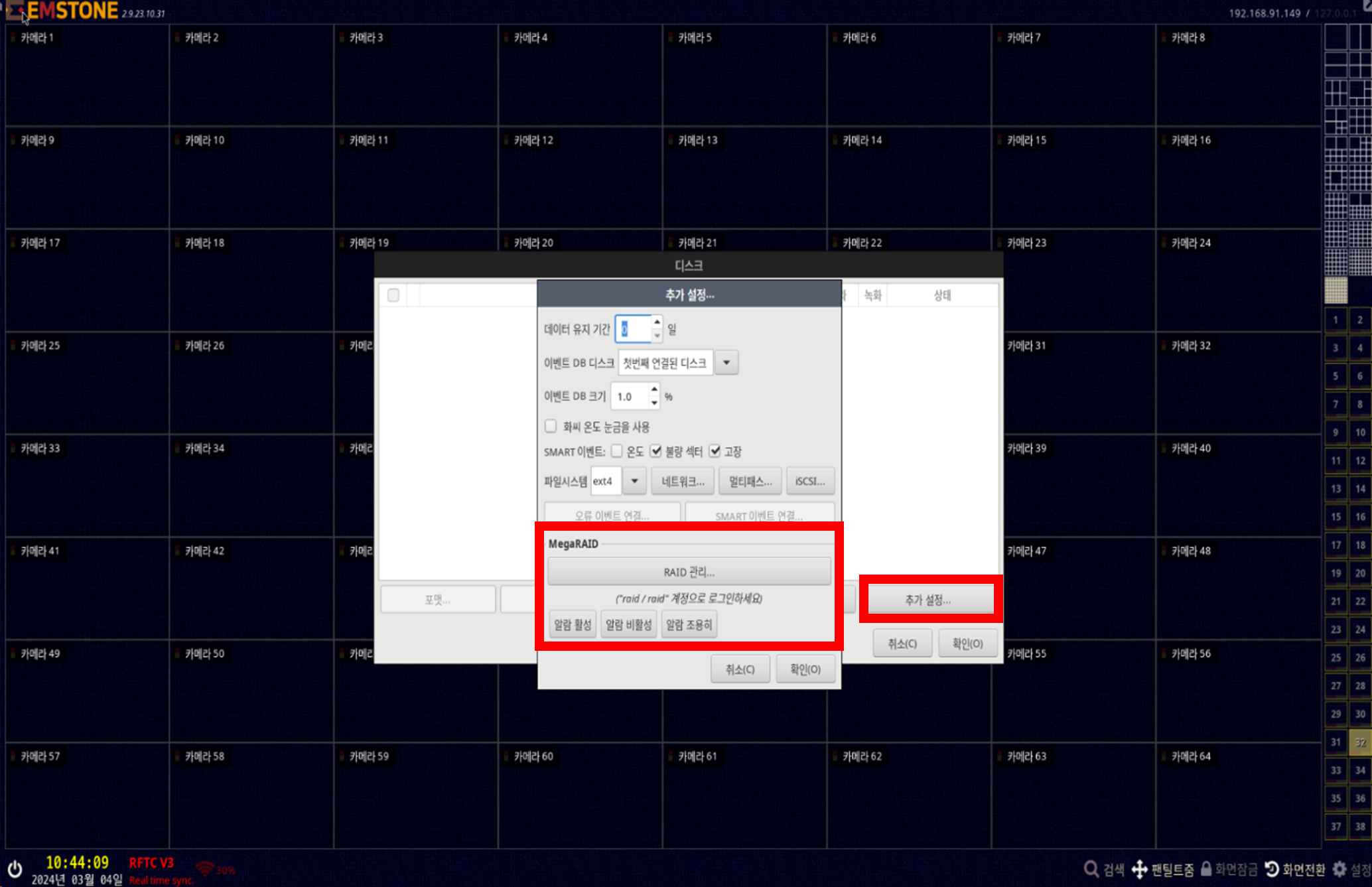

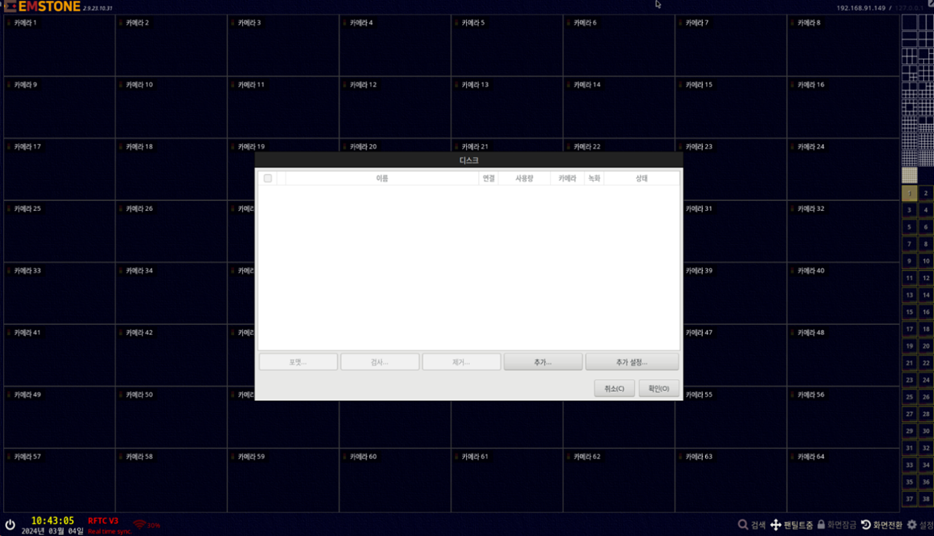

追加設定 → RAID 管理メニューに進入します。

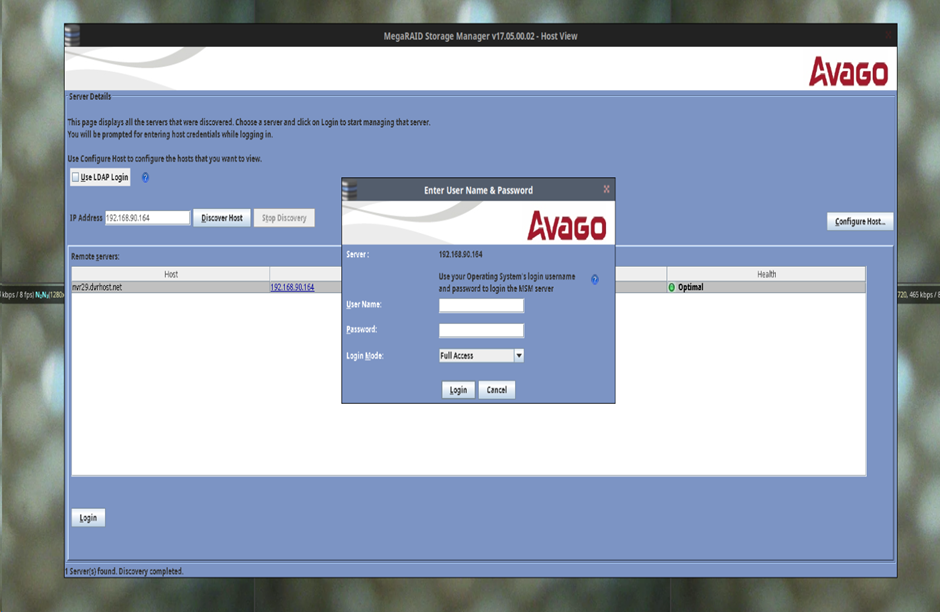

User Name、Password は担当の営業管理者にお問い合わせください。

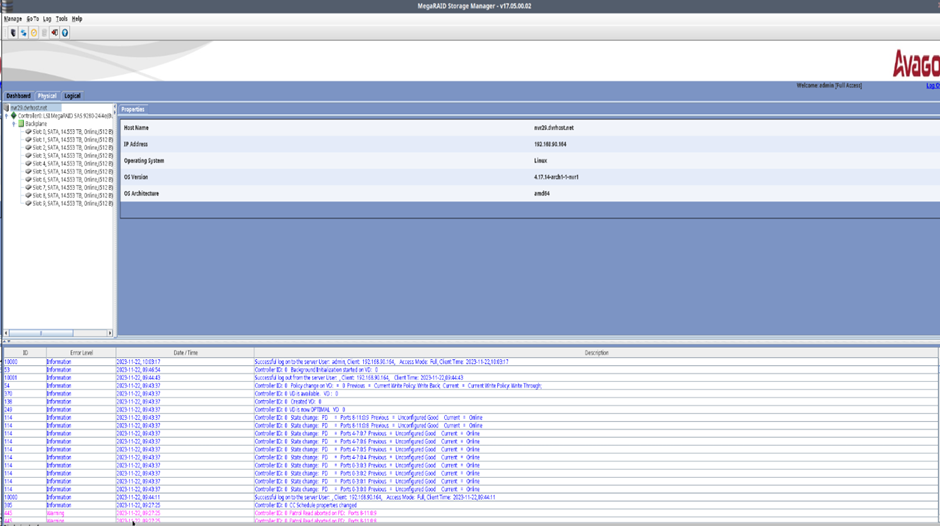

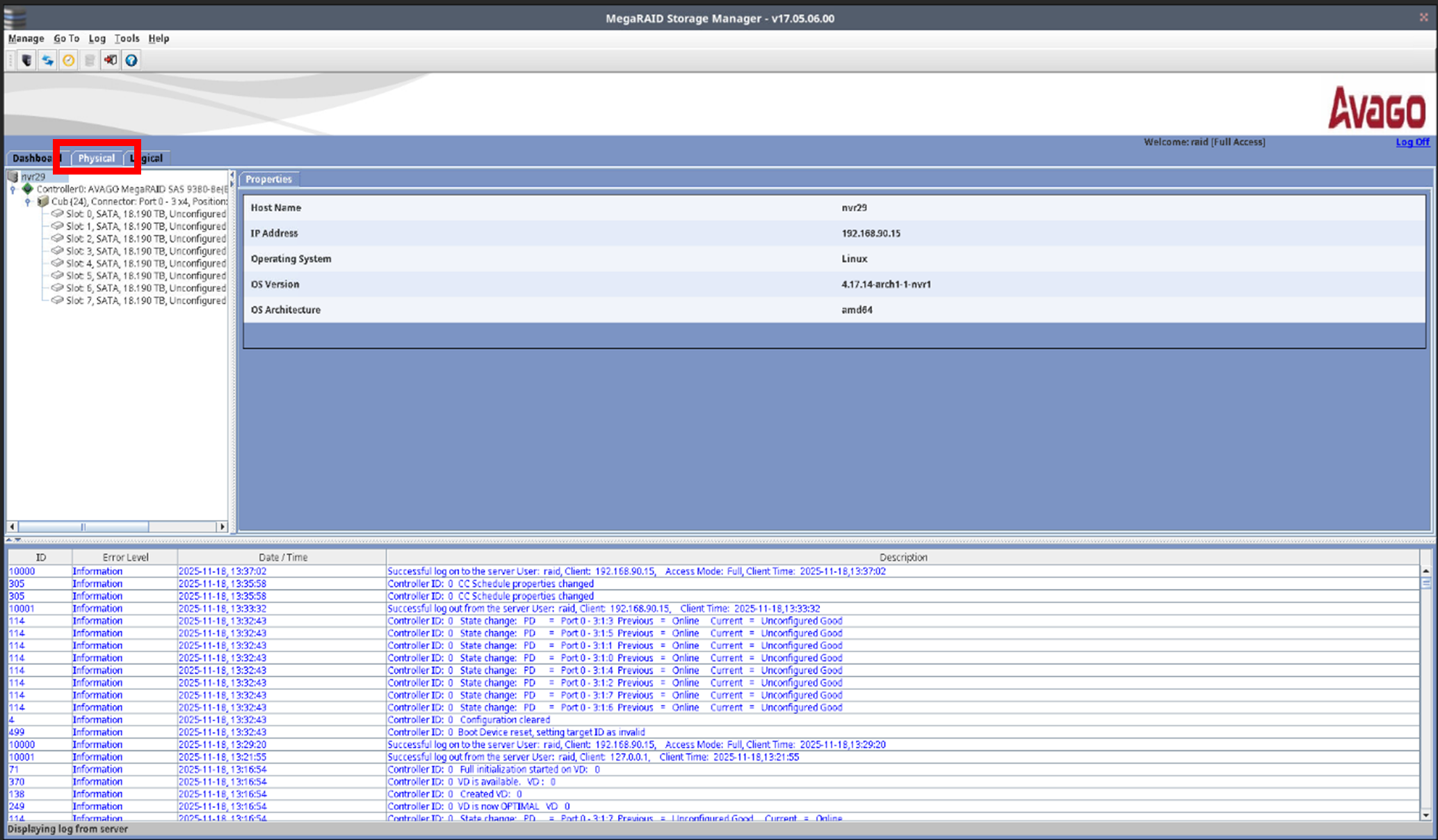

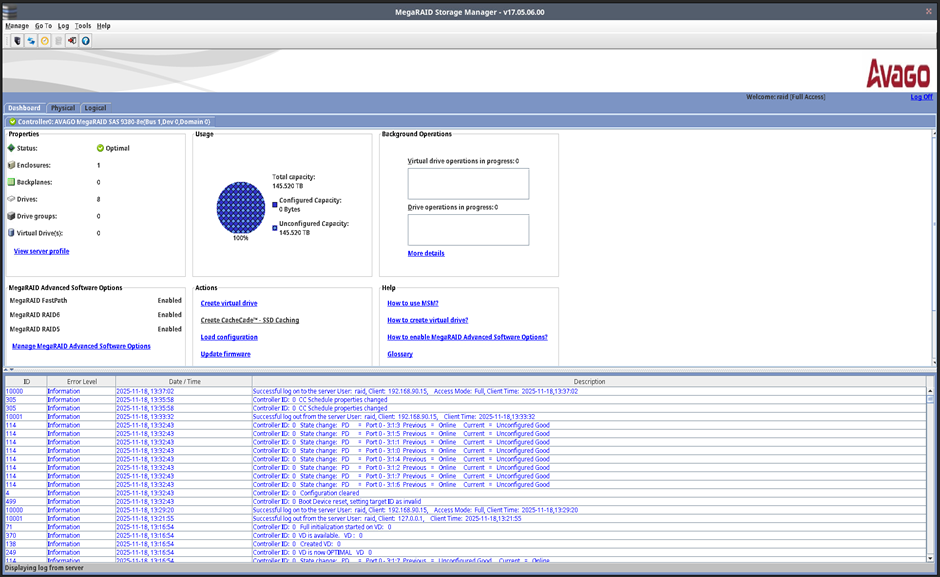

上部の Physical メニューに進入して、認識されたハードディスクを確認します。

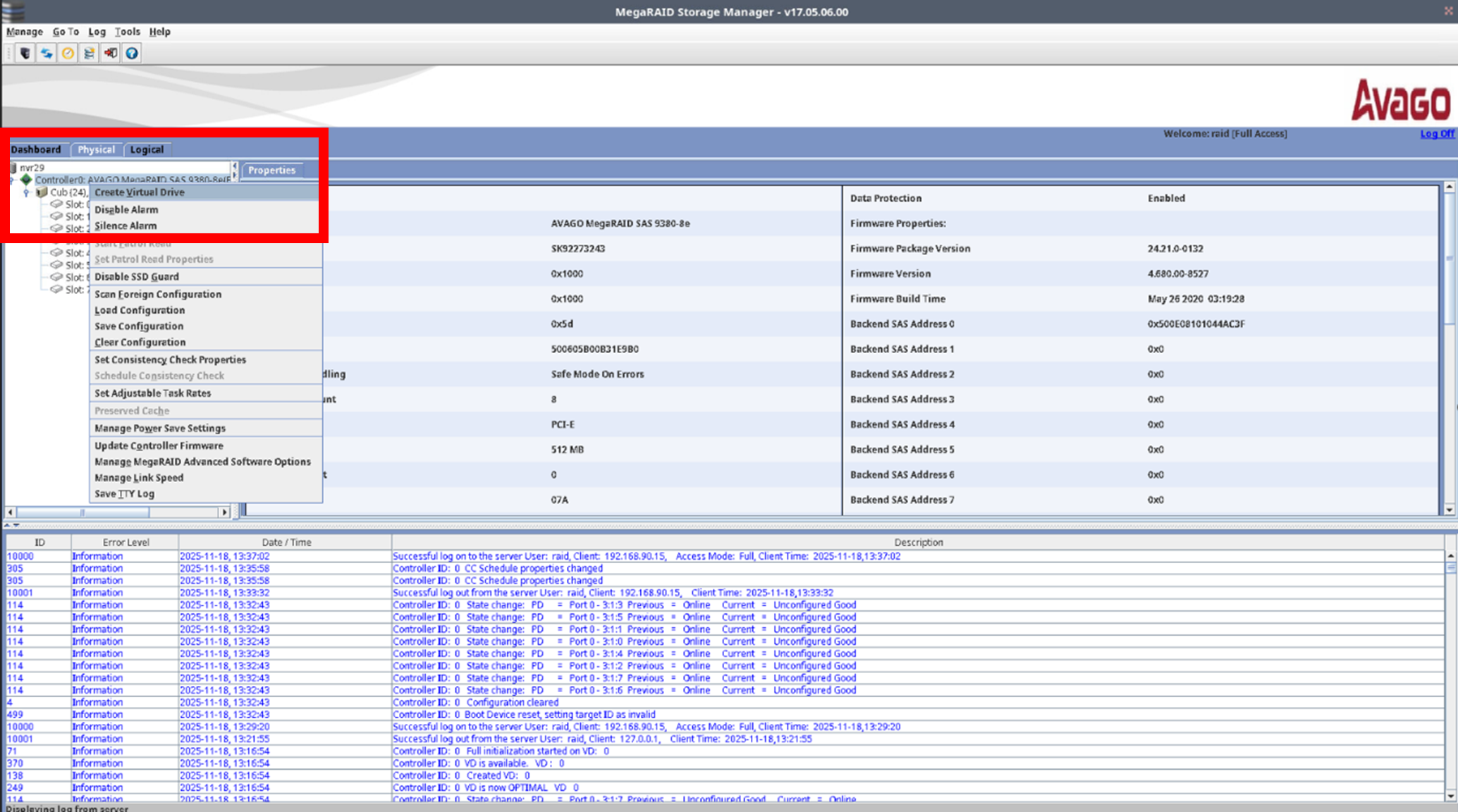

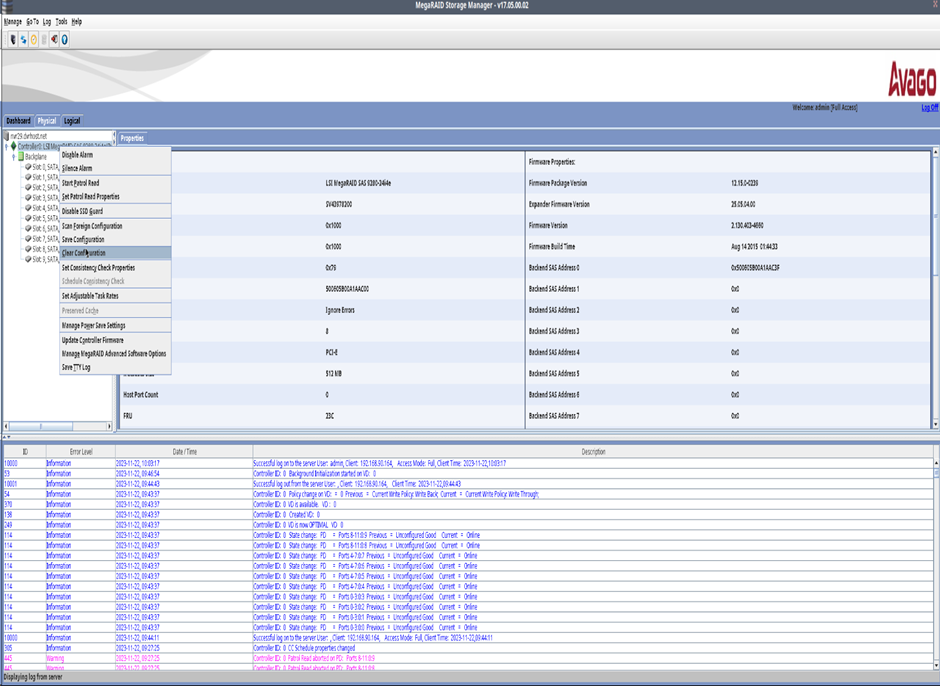

Controller LSI MegaRAID メニューにマウスカーソルを合わせ、右ボタンを押して Create Virtual Drive メニューを選択します。

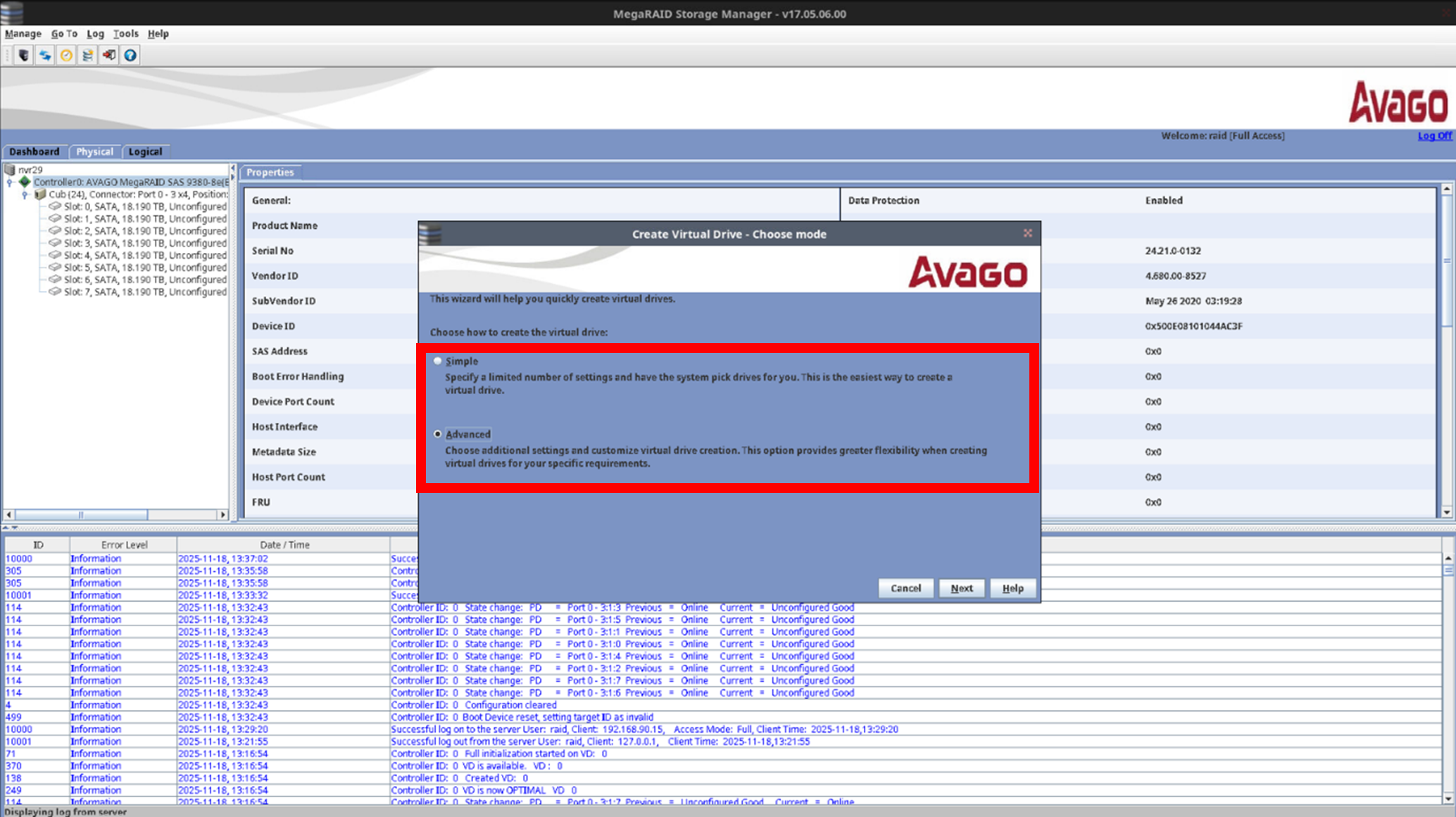

RAID グループ作成時に設定方式を選択する段階で、Simple は RAID 1、RAID 5 の設定など標準的な構成を手軽に行いたいときに使用し、最も速く簡単なモードです。

一般的には Advanced モードを使用し、性能を特定用途に合わせて最適化したり、複数のディスクのうち特定ディスクだけを選んでボリューム構成やキャッシュポリシーなどを直接制御する必要があるときに使用します。

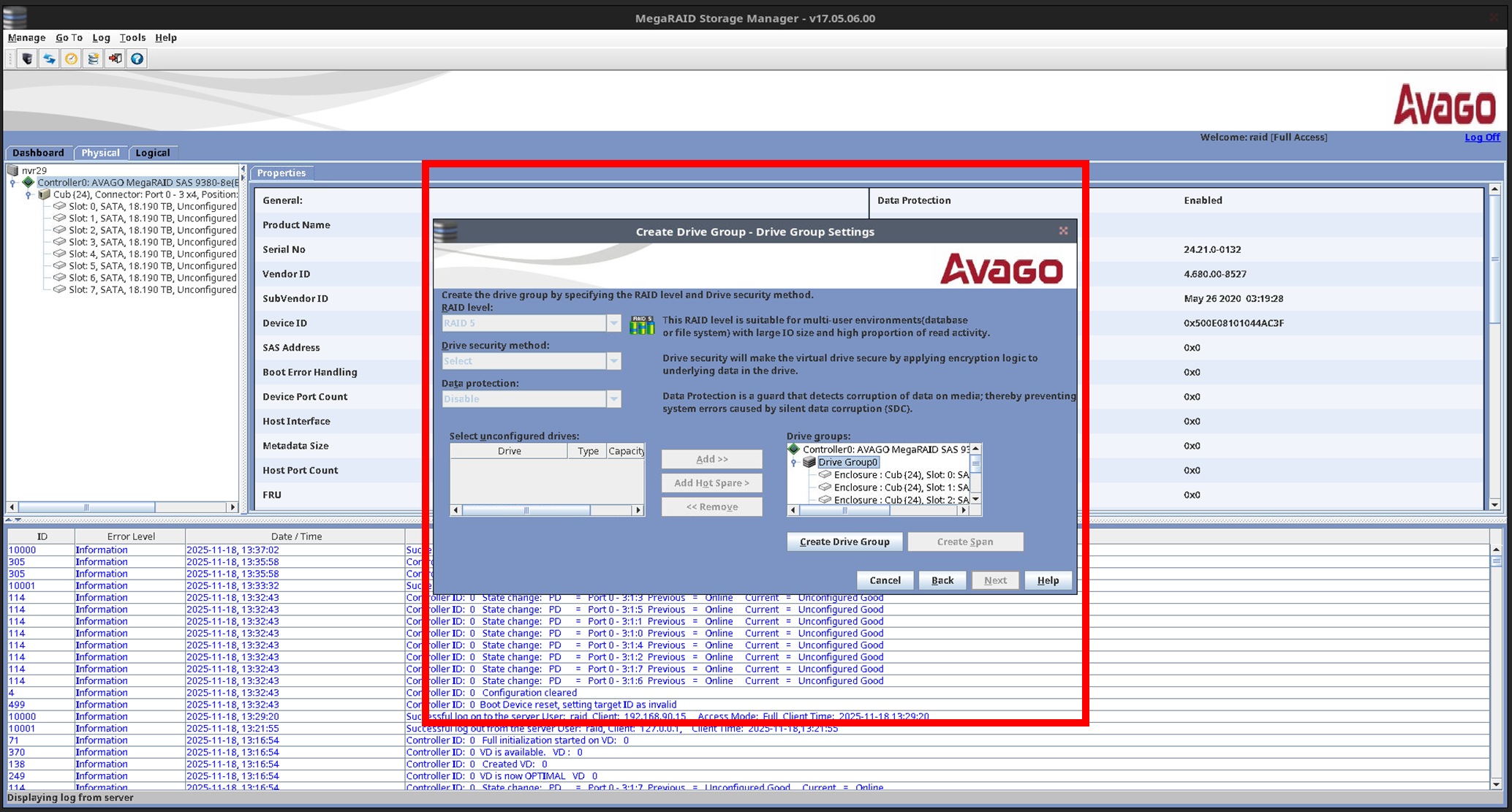

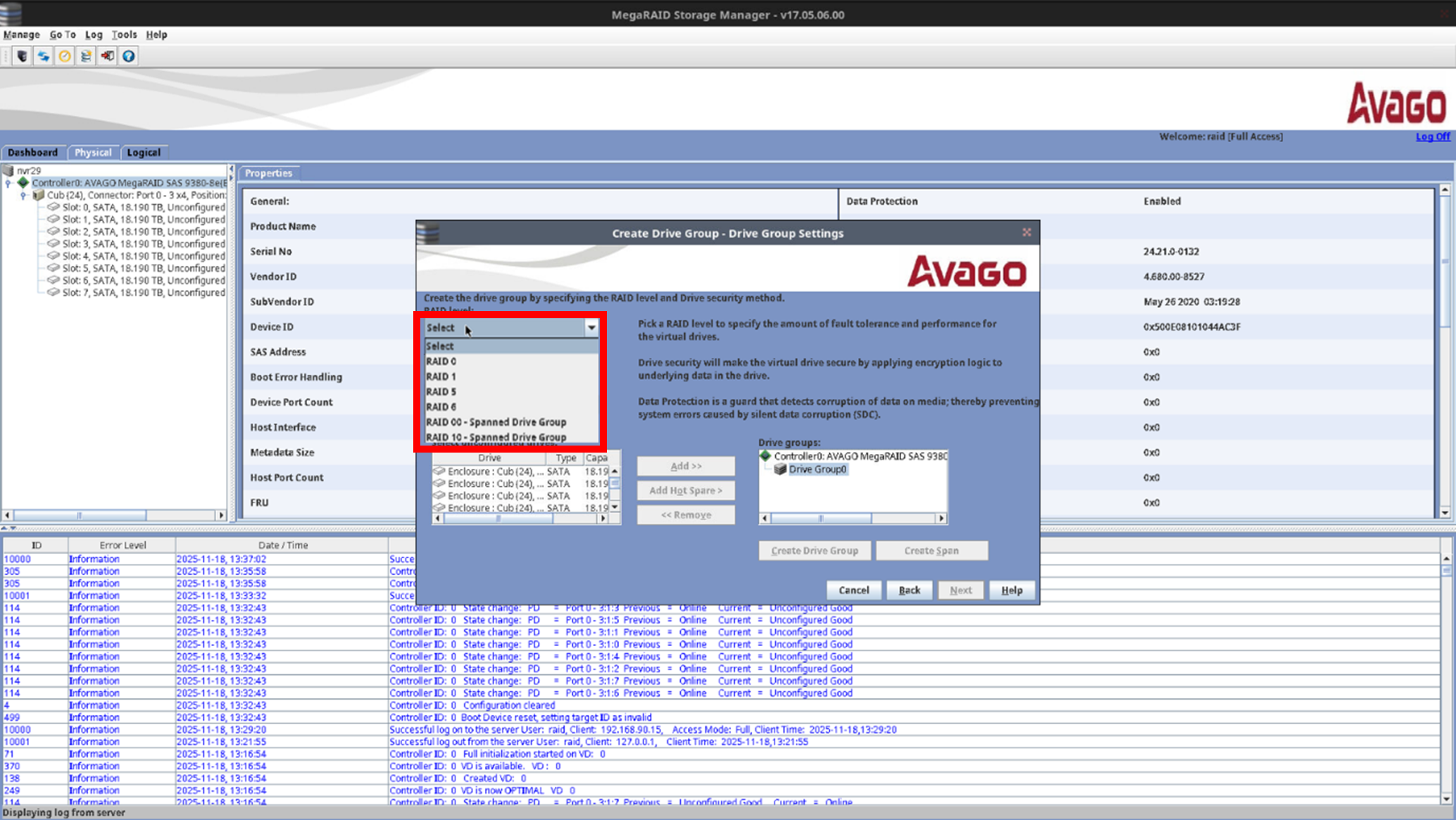

ユーザーが希望する RAID の構成方式(RAID 0, 1, 5, 6, 00, 10)を選択します。

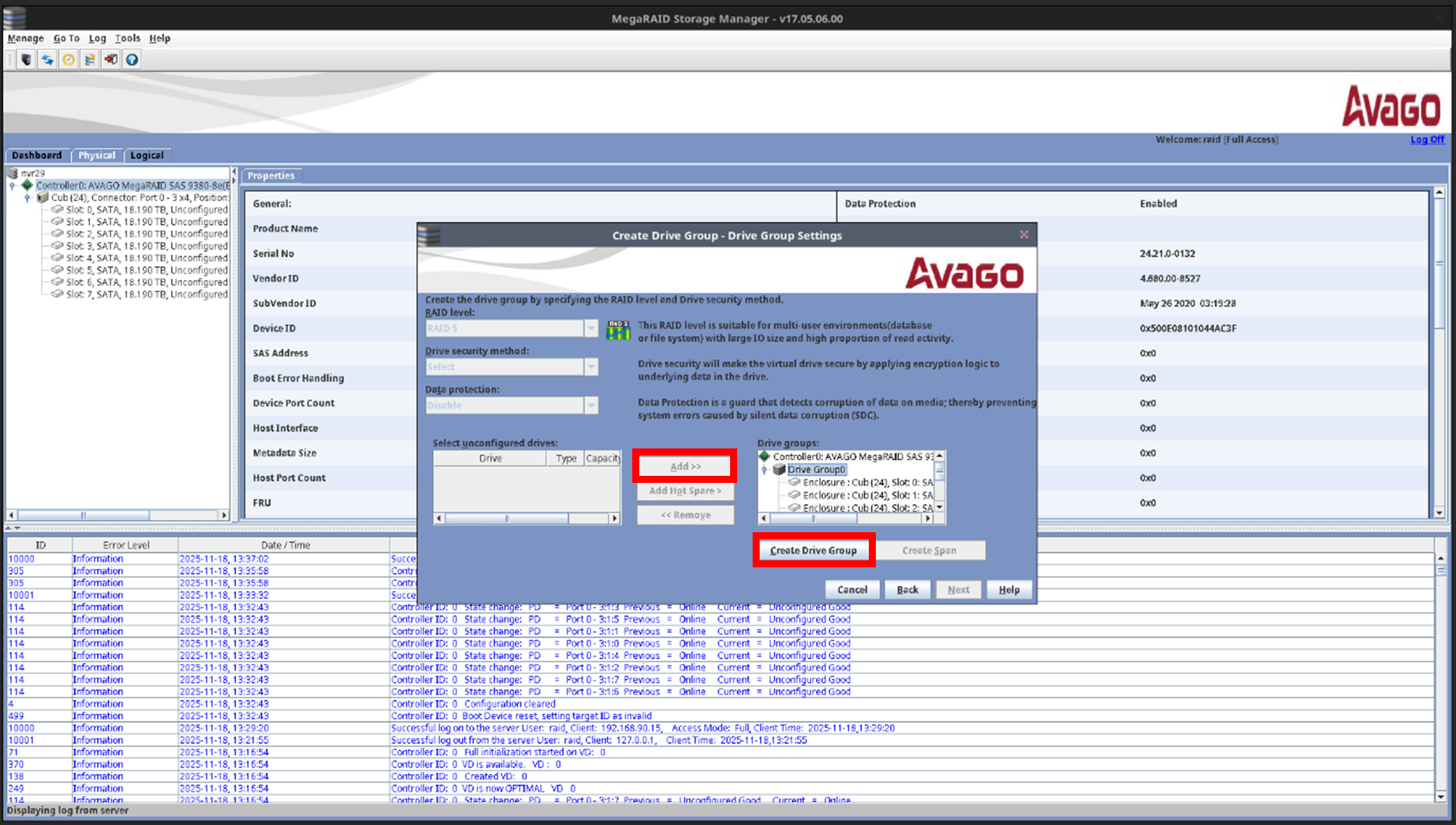

認識されたハードディスクのうち RAID を構成するハードを選択 → Add ボタンを押した後、Create Drive Group メニューをクリックして Drive Group を作成します。

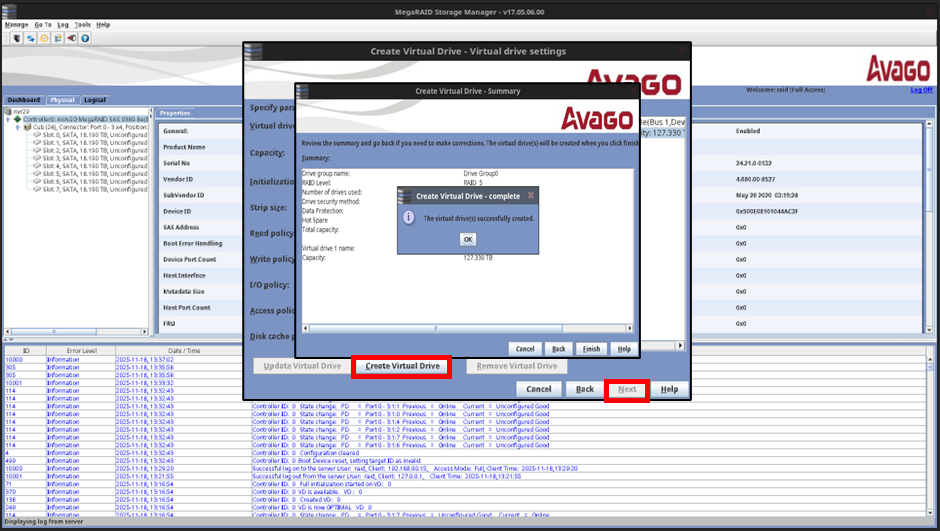

仮想ドライブを設定します。

Virtual drive name (仮想ドライブ名): 仮想ドライブ番号と名前を確認します。

Capacity (容量): RAID グループの最大利用可能容量を確認します。

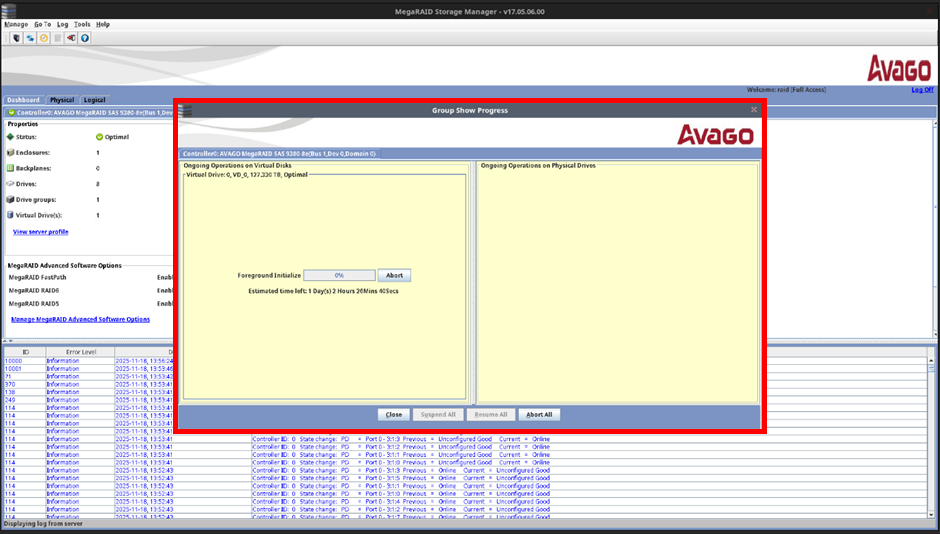

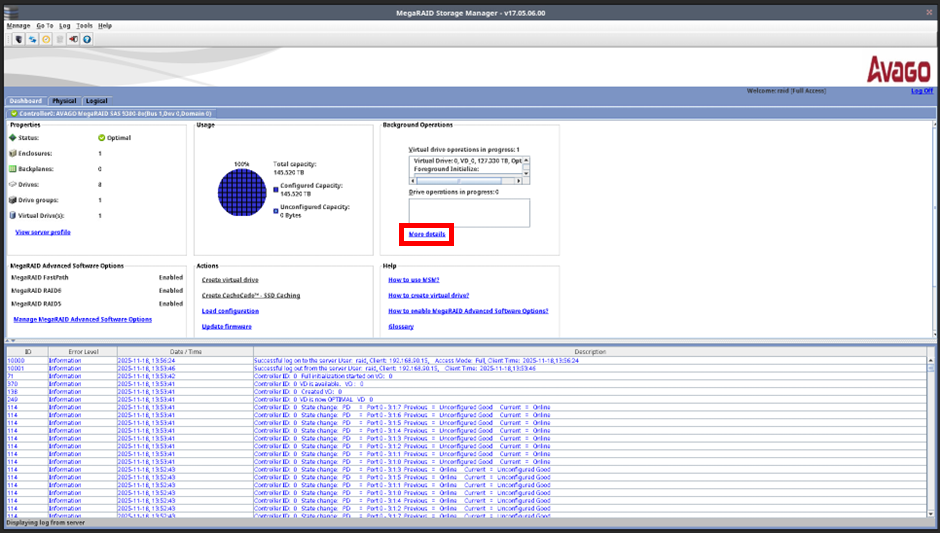

Initialization state (初期化状態): 新しい RAID array をすぐに使用する必要がある場合は Fast Initialization で進め、時間的余裕があればディスクの不良セクタを検査し、パリティ一貫性を100%保証する最も安定的な Full Initialization で進めます。

※ 安定性のため、できるだけ Full Initialization で進めることを推奨します。

Strip size (ストライプサイズ): 順次 I/O、データ処理量の向上、大容量ファイルのバックアップ／保存、メディアストリーミングなど、大きなファイルの連続的なアクセスに適した 256KB に指定します。

Read Policy (読み取りポリシー): Always Read Ahead は常に先読みする方式で、順次的なファイル読み取り速度が非常に速い方式です。

Write policy (書き込みポリシー): Always Write Back は途切れのない安定した録画性能を維持し、常に速いモードを維持して録画を継続するための方式です。

I/O policy (入出力ポリシー): Direct I/O は OS のファイルシステムキャッシュを経由せず、アプリケーションがコントローラーキャッシュと直接通信します。Write Back キャッシュを使用する際に重複キャッシュを避け、性能を最大化するために使用します。

Access policy (アクセスポリシー): データを読み書きできるよう Read Write に設定します。

Disk cache policy (ディスクキャッシュポリシー): RAID コントローラーキャッシュではなく、個々の物理ディスク自体に内蔵された小容量キャッシュを使用するかどうかに関するポリシーです。\ Disabled が標準設定であり、すべてのデータ制御は BBU で保護される安全なコントローラーキャッシュ(Write Back)に任せ、保護されない個別ディスクキャッシュはオフにします。
