NDS DID 제어하기¶

DID의 RS232를 이용하여 NDS에서 DID 제어가 가능합니다.

우선 DID 끼리 RS232 In-Out 단자를 이용해 연결한 후 USB to RS232 컨버터를 준비합니다.

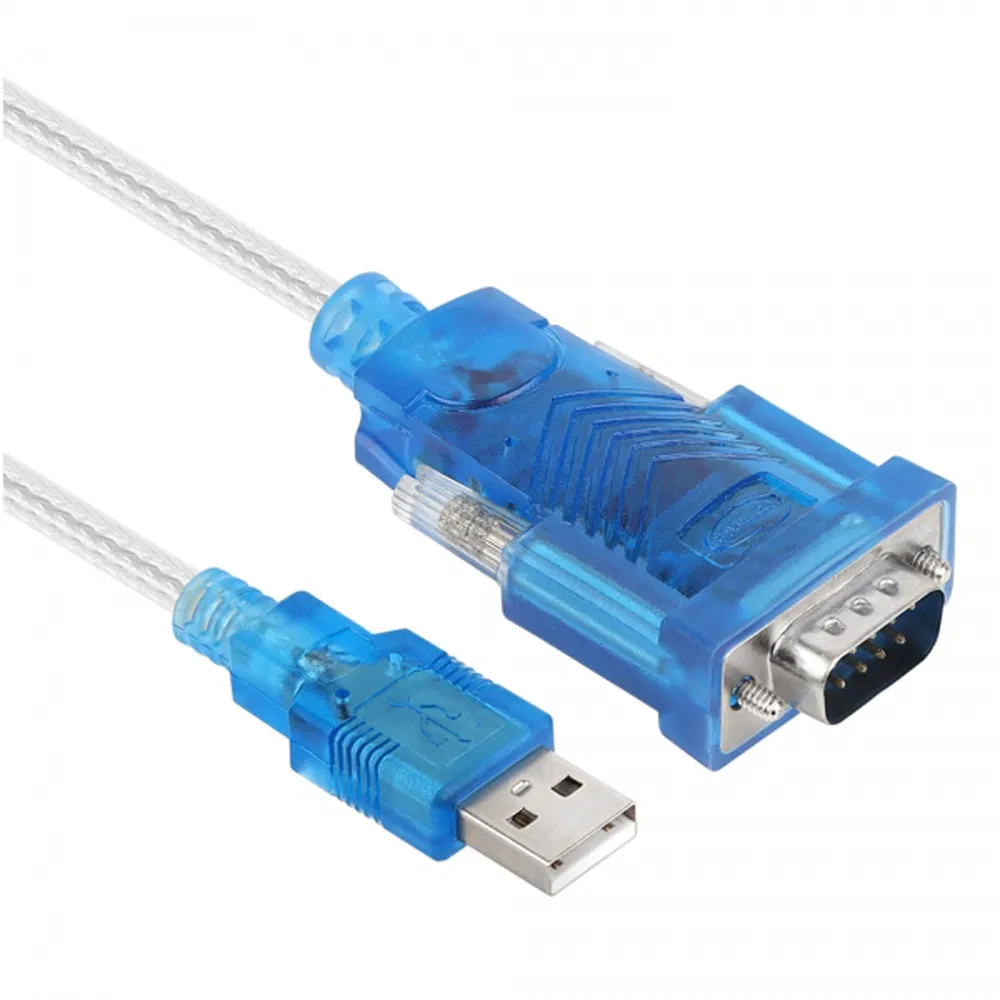

USB to RS232 컨버터¶

테스트 확인 제품은 KW-925, KW-725F 제품이 있습니다

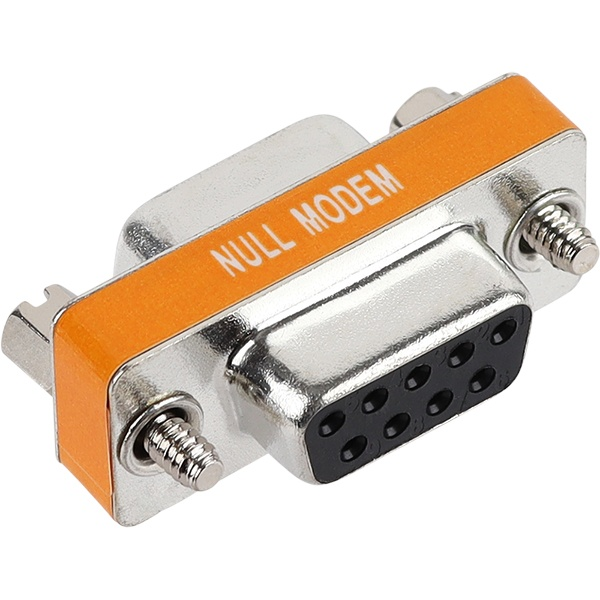

보통 DID에서 제공하는 RS-232 케이블이 Male 방식이므로 KW-925 를 사용할 경우 DB9 F/F 젠더가 필요합니다.

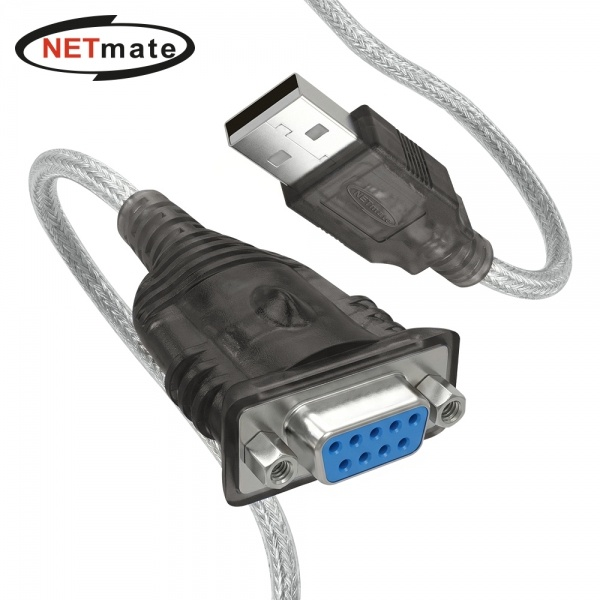

Female로 되어 있는 제품입니다.

USB to RS232 컨버터 중, 호환이 되지 않는 제품이 있습니다.

DID 제조사, 컨버터에 따라 TX, RX를 크로스로 연결해야 할 수 있습니다.

DID에 RS232 in 쪽으로 신호가 들어갈 수 있도록 연결합니다.

USB 는 NDS 중 하나에 연결합니다.

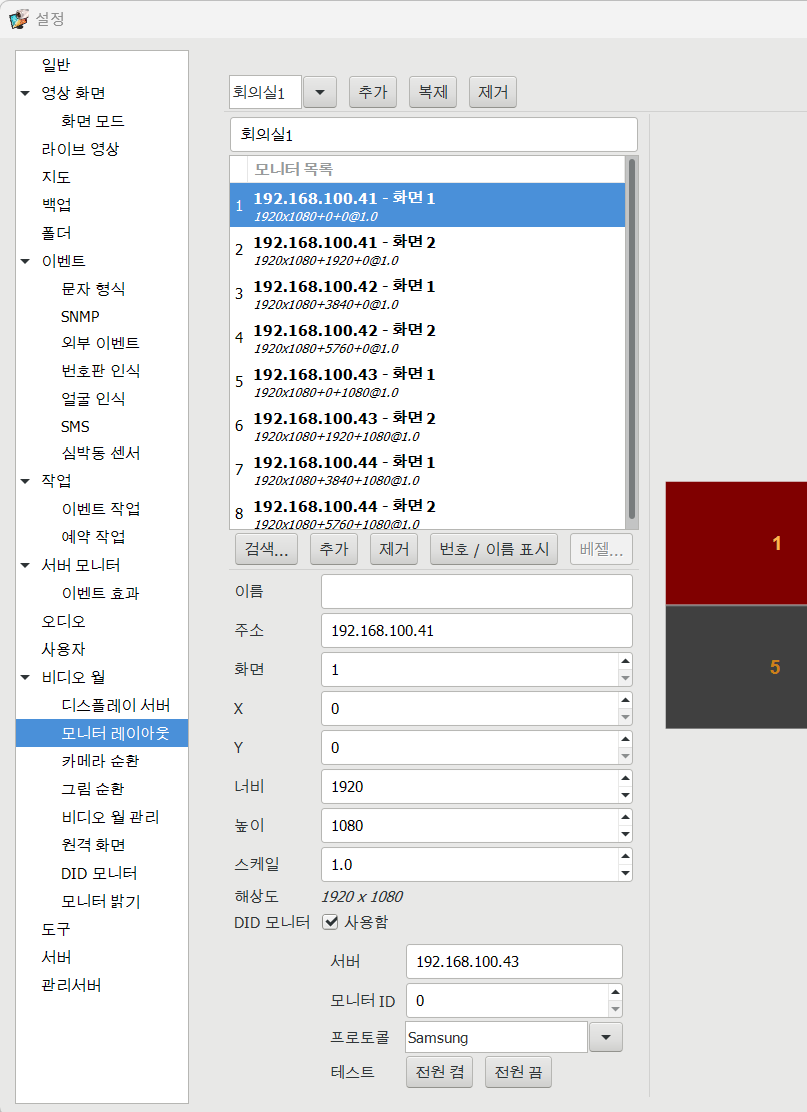

CMS에서 설정 - 비디오 월 - 모니터 레이아웃 에서 모니터를 선택 한 뒤 DID 모니터 사용함에 체크를 하고 내용을 입력합니다.

서버 : USB를 연결한 NDS 의 IP 모니터 ID : DID 에 지정한 모니터 ID 프로토콜 : DID 제조사 선택

테스트 버튼을 눌러 DID 제어가 동작 하는지 확인합니다.

나머지 모니터들도 동일하게 설정합니다.

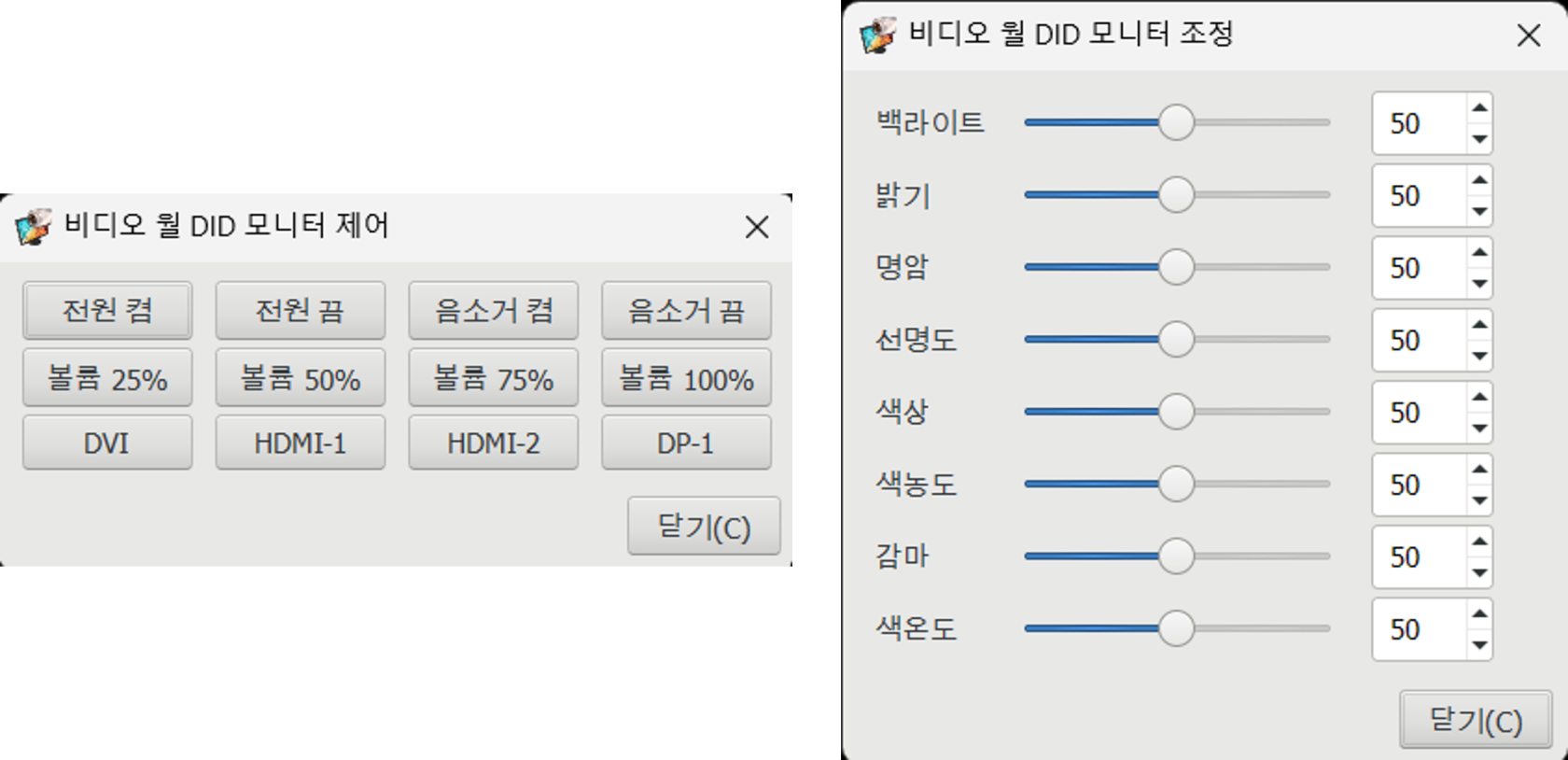

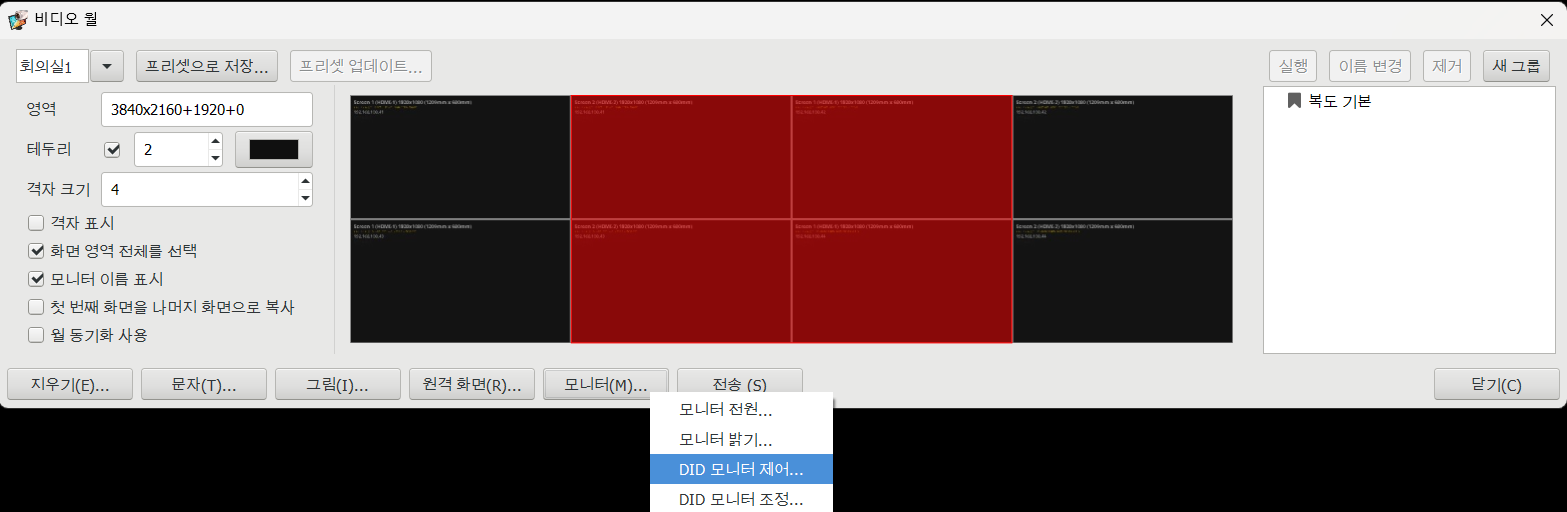

비디오 월 창에서 제어할 모니터를 선택 하고 모니터 버튼의 DID 모니터 제어, DID 모니터 조정을 눌러 제어가 가능합니다.
