NVR DI 신호를 이용한 녹화 활성화 가이드¶
외부 장치 또는 카메라에서 들어오는 DI(Digital Input) 신호를 이용해 NVR 녹화를 활성화하는 방법을 설명합니다.
참고 문서: EMSTONE NVR 사용자매뉴얼 (2022.10.20)
개요¶
DI 신호 기반 녹화는 다음 순서로 설정합니다.
- DI 신호를 NVR 센서 번호에 연결
- 센서 속성 설정
- 센서 이벤트에 녹화 연결 (Event Mapping)
- 녹화 옵션 확인
- 동작 확인
1. DI 신호를 NVR 센서 번호에 연결¶
DI 신호를 받는 방법은 두 가지입니다.
방법 A. 카메라 DI 사용¶

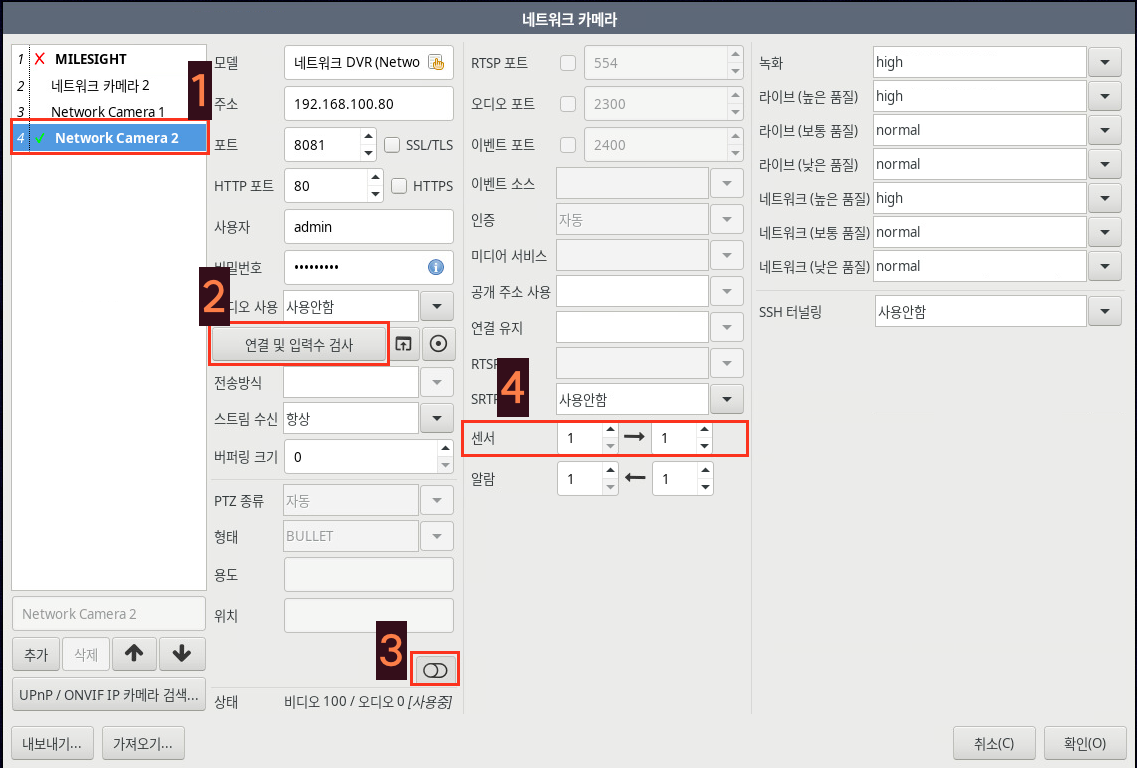

설정 > 카메라 설정 > 네트워크 카메라 추가 및 연동에서 대상 카메라를 선택합니다.- 연결 및 입력 수 검사(Check Connection & Inputs) 버튼을 눌러 카메라가 가진 센서/릴레이 정보를 갱신합니다.
- 고급 설정(Advanced settings) > 센서(Sensor) 항목에서 카메라의 DI를 NVR의 센서 번호에 지정합니다.
방법 B. USB DIO 장치 사용¶
- USB DIO 장치를 NVR에 연결합니다.
- 연결만 하면 센서 1~4번에 자동 배정되므로 별도 지정이 필요 없습니다.
2. 센서 속성 설정¶

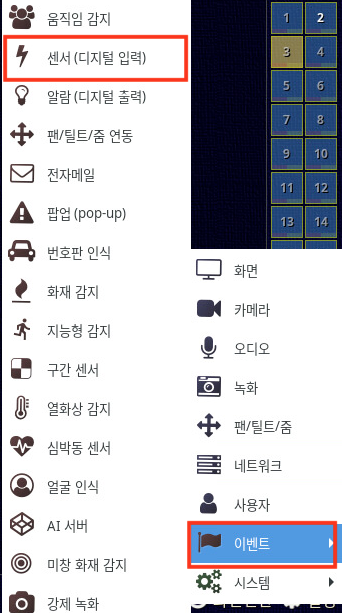

설정 > 이벤트 설정 > 센서로 이동합니다.
- 사용할 센서 번호의 종류(Type) 를 외부 장치 특성에 맞게 선택합니다.
- N/C [0→1] : 평상시 닫힘(Normally Closed)
- N/O [1→0] : 평상시 열림(Normally Open)
- 여러 센서를 동일하게 설정하려면 첫 번째 열의 체크박스로 다중 선택 후 설정합니다.
참고: 종류(Type) 설정은 캡쳐카드가 있는 장비에서만 활성화됩니다.
3. 센서 이벤트에 녹화 연결 (Event Mapping)¶

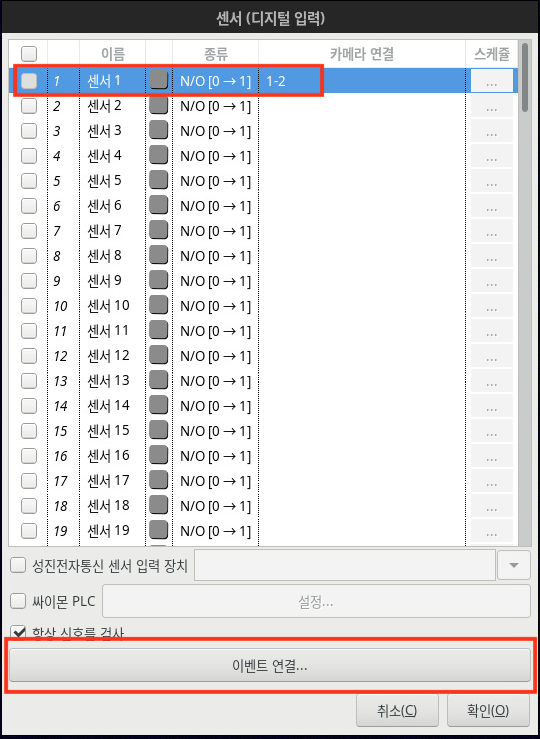

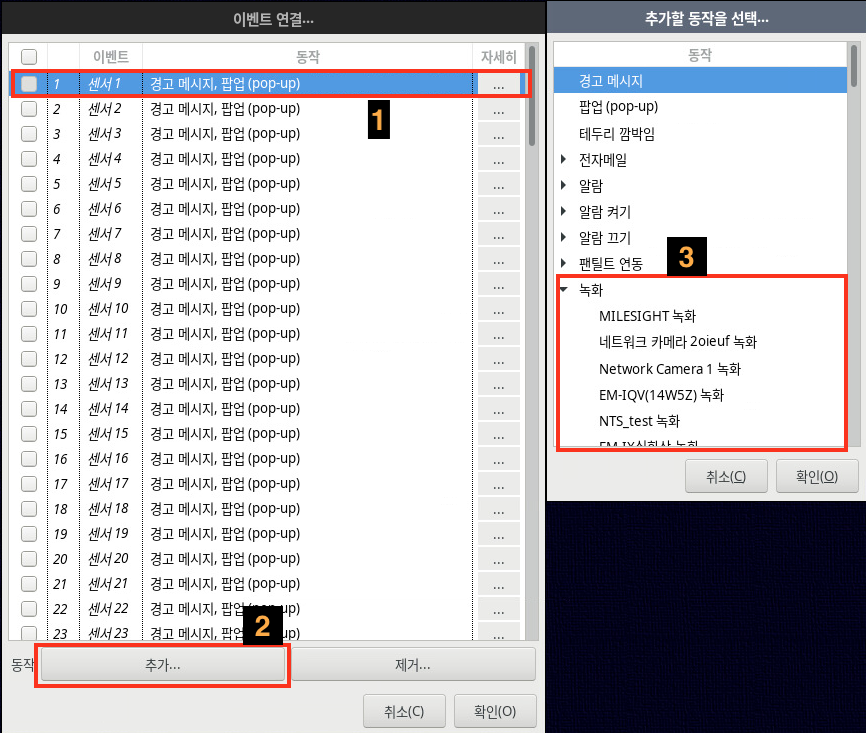

- 센서 고급 기능에서 이벤트 연결(Event Mapping...) 버튼을 클릭합니다.
- 목록에서 대상 센서(예: 센서 1) 행을 선택합니다.
- 하단의 추가(Add...) 버튼을 클릭합니다.
- 동작 선택 창에서 Recording을 펼쳐 녹화할 카메라를 선택하고 OK를 누릅니다.
- Action 열에
카메라이름 Recording이 추가된 것을 확인한 후 OK를 눌러 저장합니다.
선택 가능한 동작(Action) 목록¶
| 동작 | 설명 |
|---|---|
| Warning Message | 경고 메시지 표시 (기본 연결) |
| Pop-up | 카메라 영상 1x1 팝업 (기본 연결) |
| Border Blink | 카메라 테두리 깜빡임 |
| 이메일 전송 | |
| Alarm | 알람(DOUT) 신호 발생 |
| Alarm On / Alarm Off | 알람 켜기 / 끄기 |
| PTZ Link | PTZ 프리셋 연동 |
| Recording | 지정 카메라 녹화 (본 가이드의 핵심) |
4. 녹화 옵션 확인¶

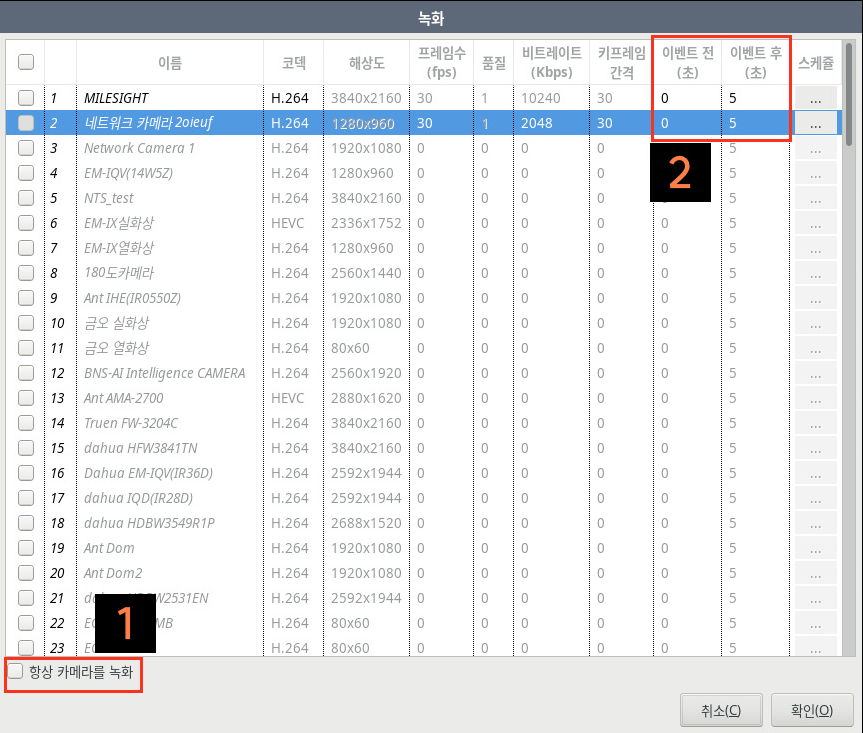

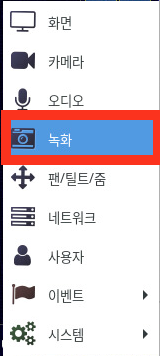

설정 > 카메라 설정 > 녹화에서 다음 항목을 확인합니다.
- 이벤트 전(Pre-Event): 이벤트 발생 몇 초 전부터 녹화할지 설정
- 이벤트 후(Post-Event): 이벤트 발생 몇 초 후까지 녹화할지 설정
- 항상 카메라를 녹화(Always record cameras): 이벤트 발생 시에만 녹화하려면 이 옵션을 해제하거나 스케줄로 조정합니다.
참고: 스케줄은 녹화뿐 아니라 움직임 감지, 센서 등 스케줄을 이용하는 모든 장치에 공통 적용됩니다.
5. 동작 확인¶
- 외부 장치에서 DI 신호를 입력합니다.
- 메인 화면의 카메라별 센서 감지 / 녹화 상태 표시로 정상 동작을 확인합니다.
- 검색 기능에서 센서 이벤트와 녹화 데이터가 기록되었는지 확인합니다.
