EM-NDS-04

네트워크 디스플레이 서버 / IP 비디오 월

특징

  • 4개의 FullHD 모니터 또는 2개의 UHD 모니터 지원
  • 모니터별 최대 64CH 디스플레이 지원
  • 모니터 화면 피벗기능 지원 (90°/180°/270°)
  • NVR 실시간 스트리밍 프로토콜을 이용한 지연 없는 디스플레이
  • ROI(Region of Interest)로 자연스러운 모니터 연결 부분 영상 구현
  • 최대 128대 연결 가능 (최대 512 모니터, 최대 8,192CH 디스플레이)
  • CMS SW로 영상 관제와 IP 비디오 월 제어를 동시에 지원
  • 4 기가비트 이더넷
  • 1U 랙타입 케이스

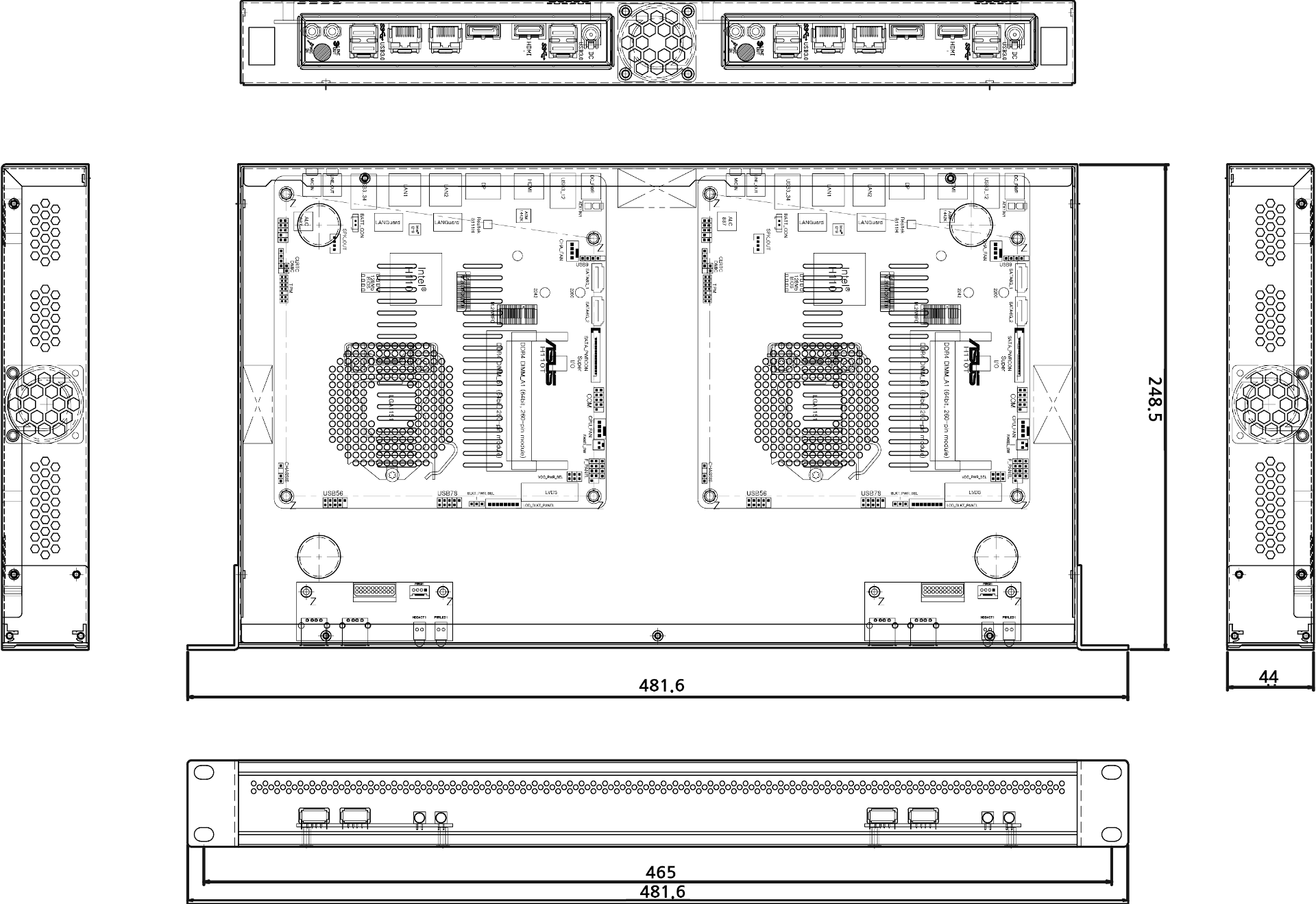

외관도

사양

모델명EM-NDS-04
모니터출력단자2 of HDMI, 2 of Display Port
출력성능Full-HD Moniter Display - Up to 4 EA
Ultra HD Moniter Display - Up to 2 EA
영상출력
성능
Full-HD
모니터
D1(720x480): 4 x 1,920fps (each monitor: 1,920fps)
HD(1280x720): 4 x 960fps
Full HD(1920x1080): 4 x 480fps
Ultra HD(3840x2160): 4 x 120fps
Ultra HD
모니터
D1(720x480): 2 x 1,920fps
HD(1280x720): 2 x 960fps
Full HD(1920x1080): 2 x 480fps
Ultra HD(3840x2160): 2 x 120fps
운영체제Linux 64bit (Embedded)
CPU2ea of Dual Core 2.0GHz or Higher
RAMDDR4 32G RAM
VGAIntegrated Graphic
DiskM.2 SSD 32G
네트워크인터페이스4ea of 10/100/1000 Base-Tx Ethernet (RJ45)
대역폭 제어자동
동작 온도 / 습도0℃~+40℃ / 0% ~ 90%
사용전원 / 소비전력2ea of DC19V 6.32A
크기(W x H x D)430(W) x 45(H) x 248(D) mm
중량Approx. 2.32 kg

※ 본 제품은 품질 향상을 위해 사전 예고없이 사양이 변경될 수 있습니다.

다운로드

종류파일
카탈로그NDS-04_카탈로그_20200313.pdf
외관도NDS-04_외관도_20200313.dwg
사양서NDS-04_사양서_20200313.xlsx
시방서NDS-04_시방서_20200313.hwp
출하검사 결과 성적서NDS-04_출하검사결과성적서_20200313.xls
인증서NDS-04_방송통신기자재등의적합등록필증_20180824.pdf
NDS-04_방송통신기자재등(전자파적합성)시험성적서_20180824.pdf
매뉴얼NDS_사용자매뉴얼_20200313.pdf
NDS_설치자매뉴얼_20200313.pdf
