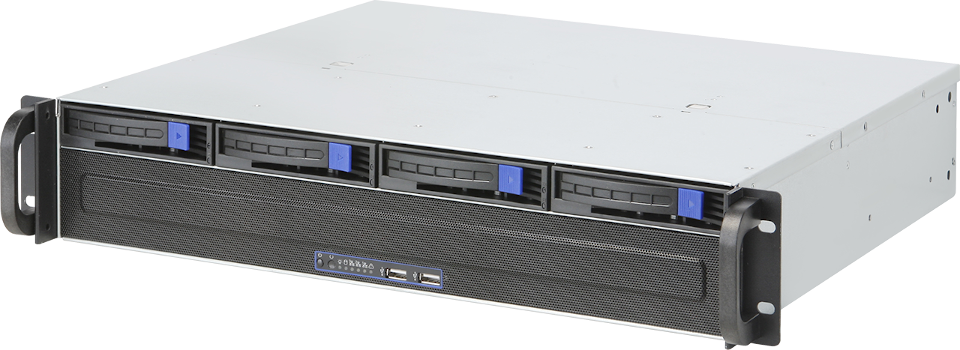

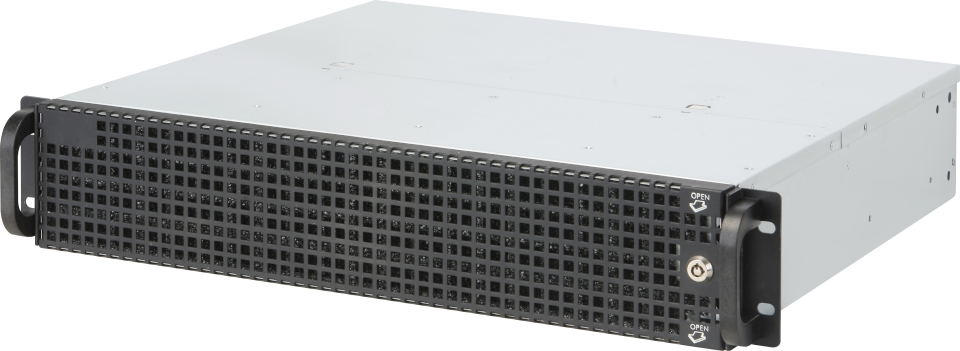

2U B4 Performance Series

2U 4Bay Storage Type PC based NVR

특징

  • HDD 최대 4개 장착 (RAID 구성 불가능)
  • 추가 옵션 적용 가능 (LAN, DI/DO)
  • 높은 신뢰도의 64비트 리눅스(Linux) 기반 디지털 비디오 녹화기
  • 고효율 H.265 / H.264 압축방식을 통하여 선명한 화질의 영상
  • 12M / 8M / 5M / 2M / 1.3M 등 모든 해상도 지원
  • DOM-SSD 사용으로 빠르고 안정적인 시스템 운영
  • ONVIF / RTSP 표준 프로토콜 지원
  • 다양한 분할화면 및 전체화면 모드
  • 상시 / 움직임 감지 / 센서 감지 / 일정 등의 다양한 녹화모드
  • 모션 / 센서 / 카메라 신호손실 / 디스크 오류 등의 이벤트
  • 다중 권한 사용자모드 및 화면 잠금 지원
  • 생체 정보를 이용한 사용자 인증 지원
  • Failover 지원 : 시스템이 정지되면 예비 장치가 자동으로 대체 작동
  • 양방향 음성 기능 지원
  • 최대 64TB의 넉넉한 자체 저장 공간
  • LPR(방향성 차량번호 추출) 라이선스 1CH 기본 제공
  • 모델 라인업 : 16, 25, 36, 49, 64 CH

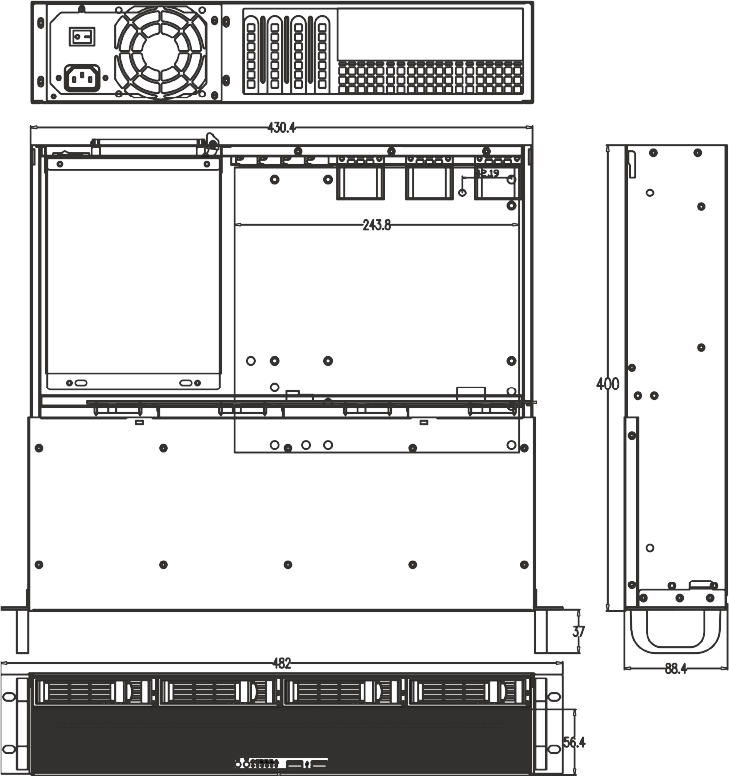

외관도

개별 사양

모델명EM-16B4EM-25B4EM-36B4EM-49B4FEM-64B4F
영상입력IP 카메라16CH25CH36CH49CH64CH
CPUDual Core 1.0GHz or Higheri3 3.0GHz or HigherIntel i5 2.5GHz or Higher
RAMDDR3/4 8GBDDR3/4 12GBDDR3/4 16GBDDR3/4 24GBDDR3/4 32GB
디스플레이모니터 출력1xHDMI / 1xVGA
분할화면1 / 2 / 4 / 6 / 7 / 9 / 10 / 13 / 161 / 2 / 4 / 6 / 7 / 9 / 10 / 13 / 16 / 251 / 2 / 4 / 6 / 7 / 9 / 10 / 13 / 16 / 25 / 361 / 2 / 4 / 6 / 7 / 9 / 10 / 13 / 16 / 25 / 36 / 491 / 2 / 4 / 6 / 7 / 9 / 10 / 13 / 16 / 25 / 36 / 49 / 64
라이브성능12M(2CH/60fps)
8M(4CH/120fps)
5M(6CH/180fps)
1080P(16CH/480fps)
12M(4CH/120fps)
8M(6CH/180fps)
5M(10CH/300fps)
1080P(25CH/750fps)
12M(6CH/180fps)
8M(9CH/270fps)
5M(14CH/420fps)
1080P(36CH/1080fps)
12M(8CH/240fps)
8M(12CH/360fps)
5M(19CH/570fps)
1080P(49CH/1470fps)
12M(10CH/300fps)
8M(16CH/480fps)
5M(25CH/750fps)
1080P(64CH/1920fps)
녹화녹화 모드연속 / 스케줄 / 이벤트 연동
성능최대 500Mbps
CIF~12MP
압축방식H.265 / H.264 / MPEG4 / MJPEG
검색 / 재생검색 모드날짜 / 시간 캘린더 검색, 개별 / 채널 묶음 검색, 이벤트 검색
성능12M(2CH/60fps)
8M(4CH/120fps)
5M(6CH/180fps)
1080P(16CH/480fps)
12M(4CH/120fps)
8M(6CH/180fps)
5M(10CH/300fps)
1080P(25CH/750fps)
12M(6CH/180fps)
8M(9CH/270fps)
5M(14CH/420fps)
1080P(36CH/1080fps)
12M(8CH/240fps)
8M(12CH/360fps)
5M(19CH/570fps)
1080P(49CH/1470fps)
12M(10CH/300fps)
8M(16CH/480fps)
5M(25CH/750fps)
1080P(64CH/1920fps)
재생 제어정방향 / 역방향 재생 (고속:x1~x32, 저속:1/4~1/2), 스탭 전 / 후

공통 사양

IP 카메라해상도CIF~12M
프로토콜IP 카메라 및 ONVIF / RTSP 지원 IP 카메라 UDP / Axis / Dynacolor / Sony / Panasonic / 한화테크윈 등 70개 이상 제조사 전용 프로토콜
운영체제Linux 64bit(Embedded) / mSATA 8GB(OS, NVR SW 전용 디스크)
저장장치기본장착없음
내부장착3.5" HDD 최대 4개 장착가능 (16TB HDD 인식, 최대 용량 64TB)
RAID(옵션)미지원
Hot SwapHot Plug 지원
외장 스토리지iSCSI 지원
백업백업 모드동영상(다중 백업, 날짜 / 시간 / 이벤트정보 표시, 암호화기능 지원), 정지 화면(부분 모자이크 지원)
파일 포맷MP4, JPG
이벤트종류움직임 감지, 센서, 릴레이, 디스크 이상, 카메라 신호 손실 / 복구, 비상벨, 차량번호판 인식, POS 연동, 엘리베이터 연동, 화재 / 연기 감지, 이상음원 검출, 열화상 카메라 연동, 지능형 서버 연동
동작녹화, 알람 발생, 팝업 카메라, 경고음 발생, 경고메세지 발생, E-mail 알림, FTP 전송, 프리셋 동작
응용
프로그램
PC라이브, 검색, 백업, 이벤트매니저, E-Map, 멀티모니터, PAN/TILT/ZOOM 제어, NVR 설정
Web전채널 라이브, PAN/TILT/ZOOM 제어
스마트폰아이폰 / 안드로이드 App 제공
네트워크인터페이스10/100/1000 Base-Tx Ethernet (RJ45) - 1ea for 16/25/36CH, 2ea for 49/64/81/100/128CH
최대 사용자1024 (네트워크 대역폭 내에서)
프로토콜TCP/IP, UDP, DNS, DDNS, HTTP, NTP, RTP/RTCP, RTSP
대역폭 제어자동, 수동
보안Multi User Level
Failover지원
날짜 / 시간 동기화Windows / NTP 타임서버를 통한 동기화, 자체 NTP 서버 기능, RFTC를 통한 자체 동기화
지능형
솔루션
내장 SWLPR, 영상분석 화재/연기 감지, VPM(Video Privacy Mgt) (※ 라이선스 옵션)
외부 연동엘리베이터 CRT 서버, 비상벨 서버, LPR 서버, 차량번호 추출 카메라, 화재/연기 감지 서버 연동
동작 온도 / 습도5℃~40℃ / 0%~90%
사용전원 / 소비전력DC12V 5A Adapter (AC100 ~ 240V 50/60Hz)
DC12V 10A Adapter (AC100 ~ 240V 50/60Hz)
크기(W x H x D)482(W) Ⅹ 88.4(H) Ⅹ 400(D)mm
중량9kg (HDD 미장착시)

※ KVM 스위치 사용 시 USB 타입의 제품을 사용해야 합니다. (PS/2 타입 사용 불가)
※ 본 제품은 품질 향상을 위해 사전 예고없이 사양이 변경될 수 있습니다.
